HFSS CST转换为Protel进行加工PCB板过程

1、 HFSS 模型的建立保存（CST 导出的 DXF 步骤类似） 由于dxf 文件是2 维模型，所需加工模型需位于XOY 平面上，而且去除基板空气盒等，在 此还有一个缺陷，不能在模型内部有封闭的缝隙 导出为.dxf 文件

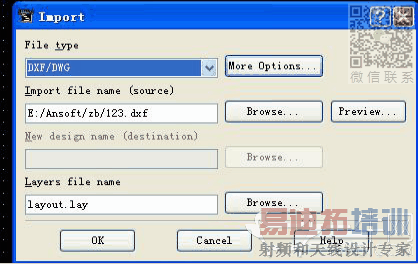

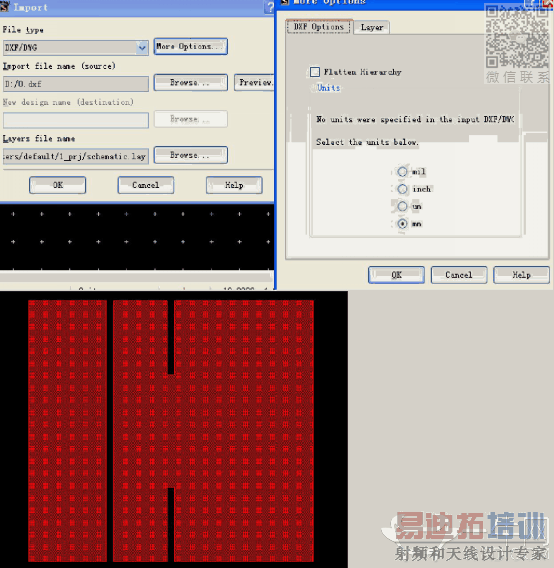

2、  dxf文件导入ADS软件 新建一个工程或是打开已有的工程，打开Layout 文件，点击import，设置如下图： 这里layers file name 必须选择一个存在的.lay 文件，可以从example 文件夹里随便复制一个这时，可以选择more options 选项，查看并修改单位，这里导入的.dxf 文件不能在中文路径 下，preview 选项可以预览导入的图形

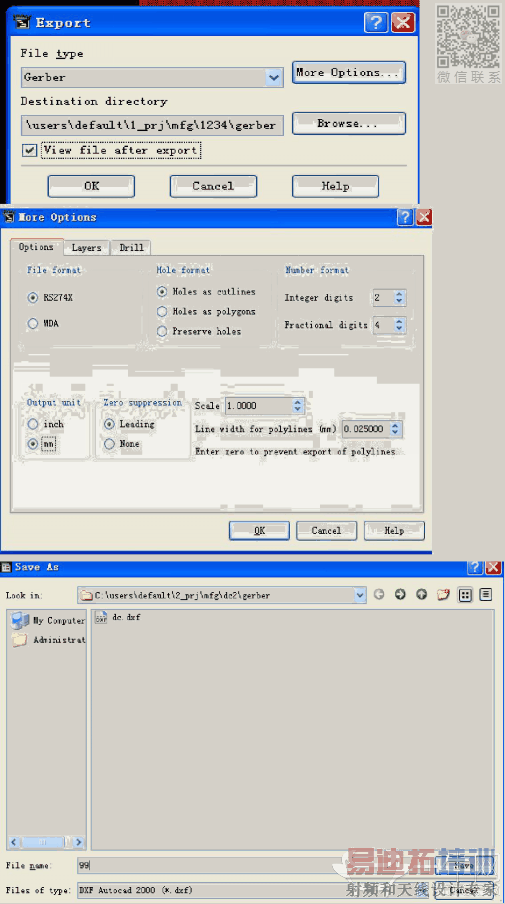

3、  ADS里导出 gerber文件 1、 在ADS2009的 layout窗口中，设置原点，Edit-Modify-Set Origin，将原点设置在版图左 下方。 2、 将版图Export成Gerber文件，路径不变，保存在$工程文件$/mfg/$设计文件名$/gerber下，同时选中view file after export。点击OK。3、在弹出窗口Pre-production Editor中，选择File-Save as，输入你想要保存的文件名，选择 DXF AutoCAD2000格式。点击 Save，弹出窗口 Options，

4、 Cam350 打开 dxf 打开Cam350，选择File-Import-DXF。将刚才生成的DXF 文件导入，注意要选中Polygon Setting下面的 Fill Closed Polylines将覆铜生成。点击 OK。file:///C:\Users\Administrator\AppData\Roaming\Tencent\QQ\Temp\C653D2C1EAB3437D8043209E825D0D13.png在菜单栏设置里选择unit 修改单位在Cam350 下，Export-DXF

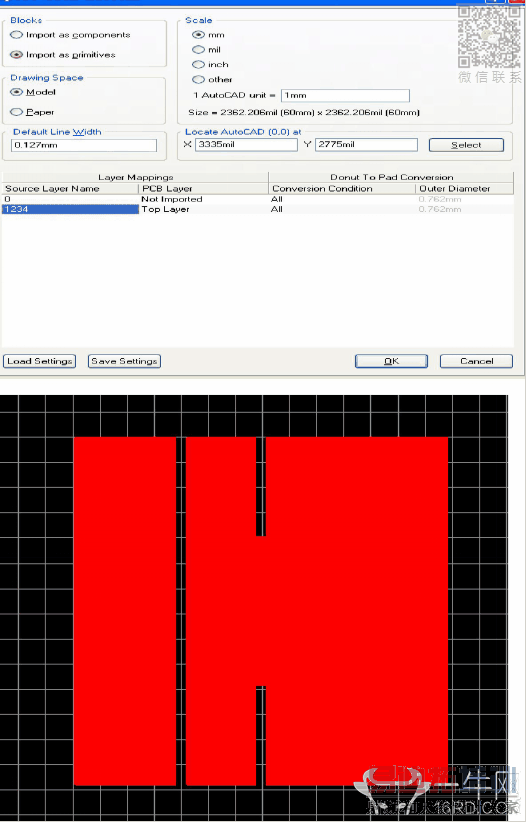

5、 Autium designer 导入dxf

保存为.PCBdoc，至此结束。
