CST仿真天线阻抗问题
录入：edatop.com 点击：

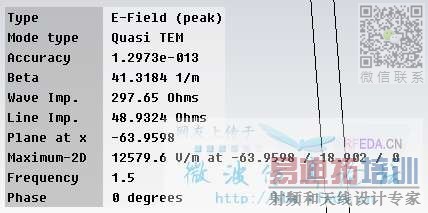

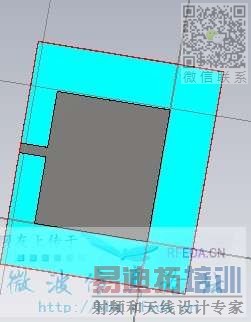

CST中矩形微带贴片天线侧馈，W方向改变馈电位置，或者是改变馈线长度时，这个线阻抗为什么没有变化，这个馈电端口中的线阻抗代表什么

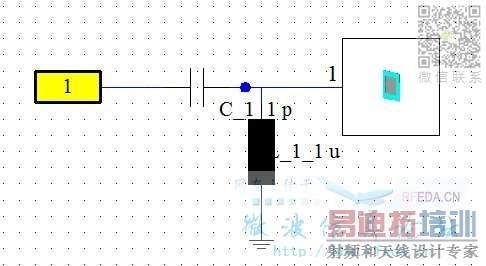

这个LC匹配电路是加在哪里的，是在馈线左端吗
馈线的输入阻抗。
谢谢管理员，那馈线的输入阻抗与什么有关，是馈线的特性阻抗和天线的负载阻抗共同作用的结果吗?
现在感觉这个应该是馈线的特征阻抗，因为改变馈线在贴片宽度方向改变时，这个阻抗不变。另外这个线阻抗总是和自己用ADS中传输线计算的时候的特征阻抗很接近，特征阻抗为50欧姆时，这个阻抗为49.几的样子。谢谢
就馈线本身来讲，输入阻抗和特征阻抗的差别是什么?
个人认为馈线的输入阻抗相当于从馈线这个端口往右看的总的阻抗，即馈线和天线的共同作用的阻抗。特征阻抗就不用讲了。个人理解，初学者，也不知道理解的对不对，请老大莫怪啊，谢谢。
CST的帮助文件里我还没看到有说明line impedance是输入阻抗还是特征阻抗。
输入阻抗是我个人的看法。
我的使用经验告诉我如果端口处的结构没有变化的话line impedance是不变的。不过是不是就此肯定是特征阻抗，我不知道。
