CST喇叭天线仿真
录入：edatop.com 点击：

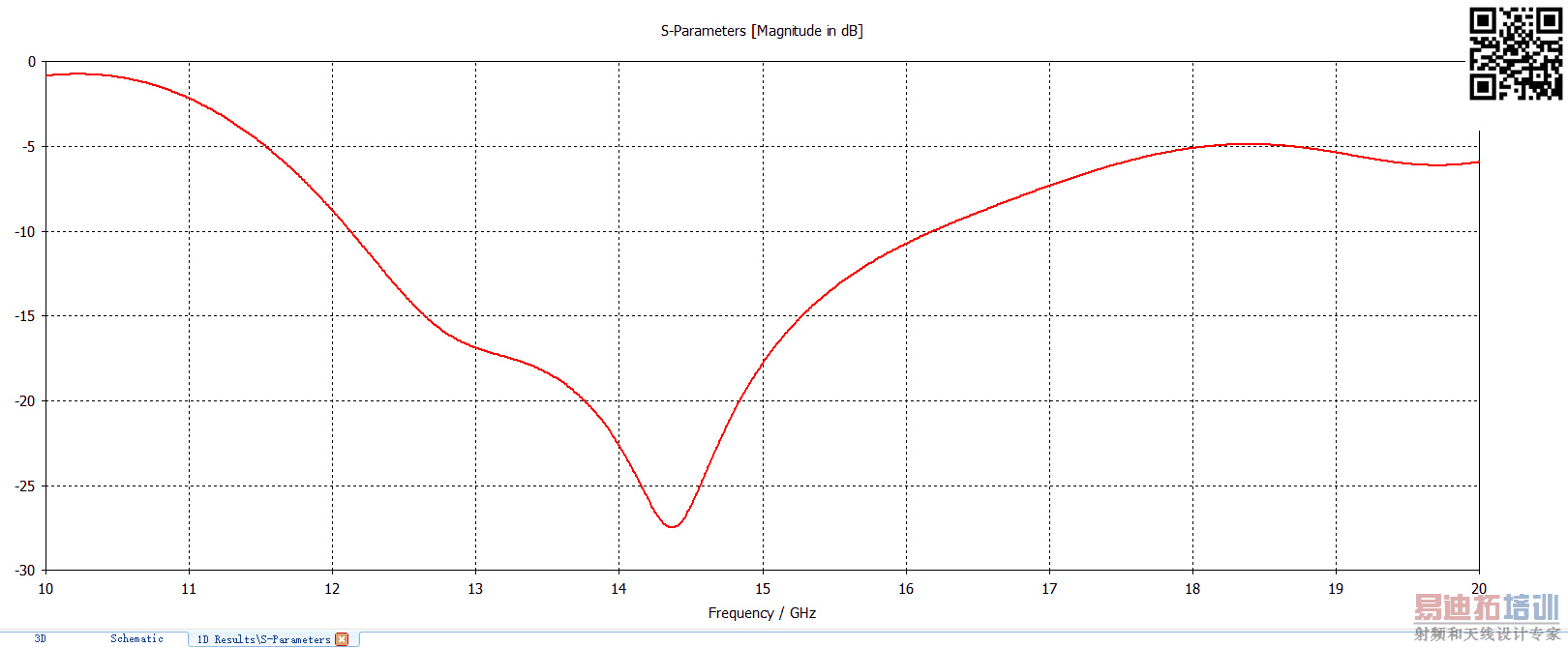

在CST中仿真喇叭天线，同样的结构用同轴馈线馈电的时候（第二张图），S11曲线就是正常的（第三张图），但改为矩形波导低面馈电（第一张图）S11曲线就不正常了（第四张图）。但是方向图是一样的，增益也差不多。都是设置的波导端口，没有修改其他的参数。请问什么原因啊?
求大神解答
因为你加了同轴线后相当于喇叭天线与一个波导同轴转换连接，二者连接涉及到了匹配的问题。如果想让后者的回波损耗接近前者，你可以试着调一下同轴线的位置。
。
谢谢你的回答。第一个S11曲线是同轴端口馈电下得到的，比较正常，匹配应该没什么问题。但改用波导底面馈电就出现了第二个不正常的S11曲线，不收敛。想问一下这是什么原因
之前把图看反了。其实第二个S11 曲线才是喇叭天线的回波损耗，第一个则是整体的回波损耗。喇叭天线和转换可以单独仿真的，如果你把转换的回波损耗优化的足够小，你会发现整体的回波损耗更接近第二个S11曲线。
不好意思，我不太明白，整体的回波损耗指的是哪个整体的啊?还有喇叭天线和转换可以单独仿真这个是什么意思啊?还有你说第二个才是喇叭天线的回波损耗，但第二个曲线不收敛，相当于带宽无限大，这个有点不正常啊?
整体的回波损耗就是喇叭天线连上转换后的回波损耗。单独仿真是为了让喇叭天线和转换的性能都比较好，这个在生产中用处很大，你可以用两个工程文件来仿真，一个仿喇叭天线，一个仿转换。不收敛的原因我也不太清楚，在仿真中，带宽不能设置这么宽，你这样设置精度也有问题。
请问CST里面是怎么建模喇叭天线的?
先画波导和口径处的两个矩形，然后选中两个矩形正对着的两个面，延伸连在一起，再掏空处理
