CST中提取时域反射波信号和对端口加不同阻抗负载的问题，求助一下各位大佬！

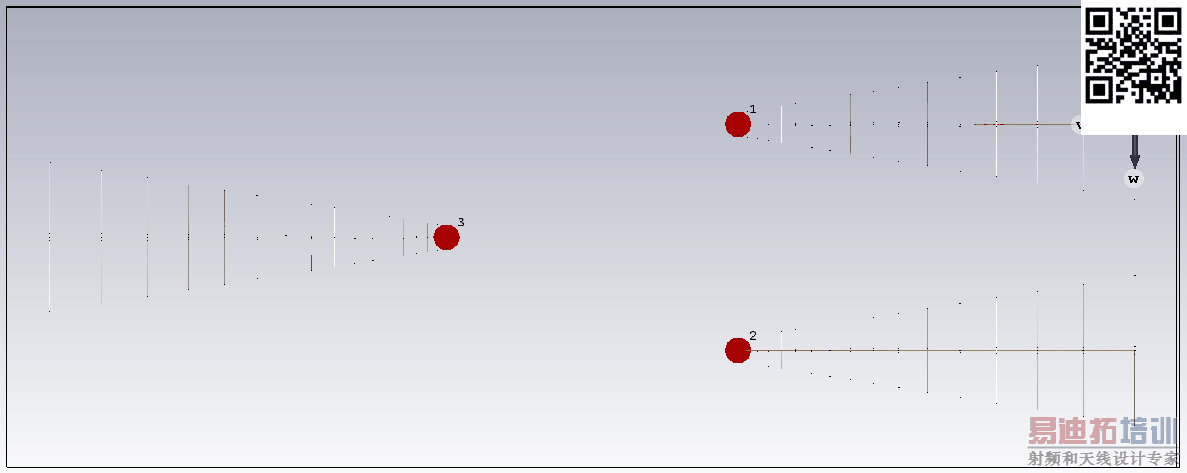

下图是我在cst中建的一个简单的模型，可能大家看的不是很清楚，其实就是三个一样的对数周期天线，红色的部分是天线的输入端口。

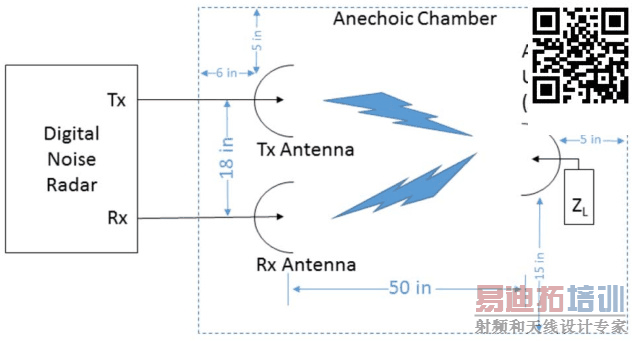

这里其实我是想按照一个实际结构进行一下仿真，具体的结构见下图。我这里1端口(右上角的端口)当做是下图的Tx端口，2端口(右下角的端口)当做是下图的Rx端口。3端口(左边的端口)当做是AUT天线的输入端口。

背景描述就这么多，那么我的问题来了。
1.首先，我这里给1端口一个自定义的噪声激励，我是在CST中的excitation signals里面通过导入ASCII文件来定义了一个我想要的噪声激励源，然后我在仿真的时候看到Port signal里面的i1就是我定义的激励信号，那么我想知道Port signal里面的o2,1信号是不是就是实际2端口接收到的从1端口发射的噪声信号源的反射信号的时域波形?
2.背景描述里面的图2实际上AUT天线是连接了一个ZL的负载的，他这里把这个ZL负载分别变成load、open和short三种模型，来观察Rx天线接收到的不同的时域波形信号。 我想知道在用CST进行仿真时，如何给3端口的天线连接一个ZL负载，这个负载可以调成load、open、short三种类型?这里我想知道如何3端口是波端口激励的情况下的方法。
各位大牛，请大家帮忙看一下。

1. Port signal里面的o2,1信号是1端口激励信号传输到2端口的信号。
2. 3端口的天线连接一个ZL负载，在CST中，具体可以通过在3端口处加一个离散端口，设置离散端口为S参数类型，同时根据load、open、short，分别设置其电阻为50,1M和0就可以了。
