老哥们,差分线怎么设置端口阻抗匹配啊
录入:edatop.com 点击:
我之前是在端口处,延伸两个圆柱出来,圆柱的尺寸根据阻抗计算得到
但是有的模型,比如测试用的pcb板,前面一小段不是差分线,端口距离比较远,没法这样加圆柱上去,你们是怎么操作的呢?

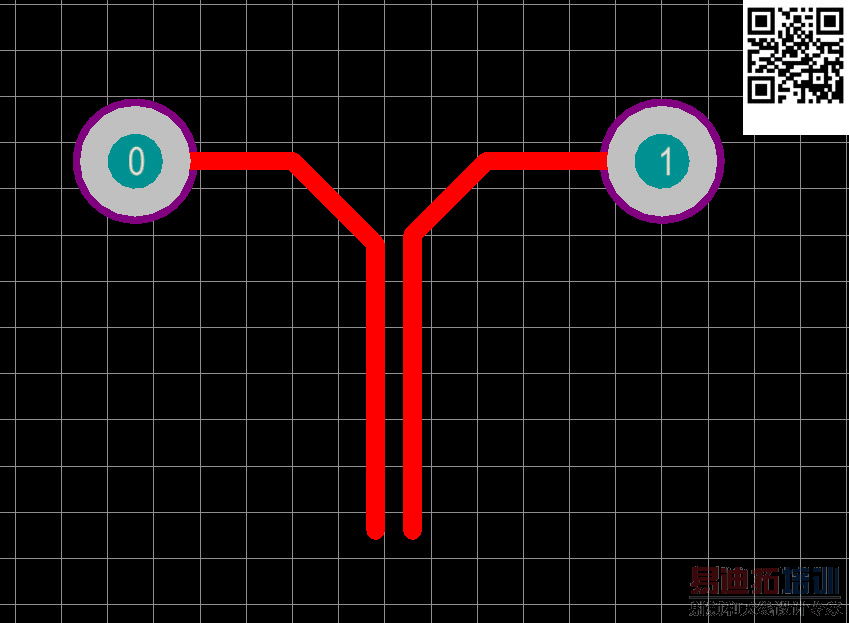

类似这样的,怎么往过孔加端口的差分阻抗匹配啊
但是有的模型,比如测试用的pcb板,前面一小段不是差分线,端口距离比较远,没法这样加圆柱上去,你们是怎么操作的呢?
类似这样的,怎么往过孔加端口的差分阻抗匹配啊
单端,再在线路端作整合。
请问是需要用DS的Mode Converter进行整合吗,还是后处理的combine results?
