关于RCS的数据处理问题求助

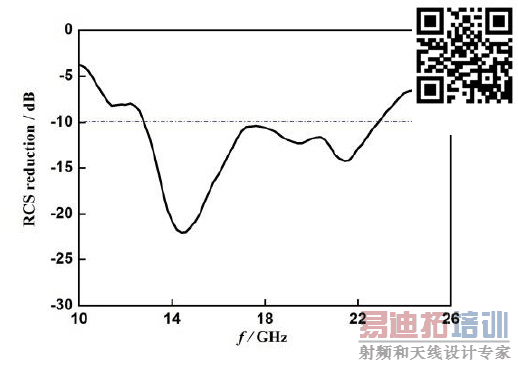

最近在学习超材料的RCS缩减，文献里用CST对超材料仿真得出这样的曲线，想求教下这种随频率变化的RCS曲线如何得到啊！

来位大神指点下

在CST中进行后处理，后向的RCS值与频率的关系。

小编留言：

您好，由于我是新用户，回复不能用图片，就改在您的楼下发出来了，求指教

您好，感谢回复！我目前是这样做的

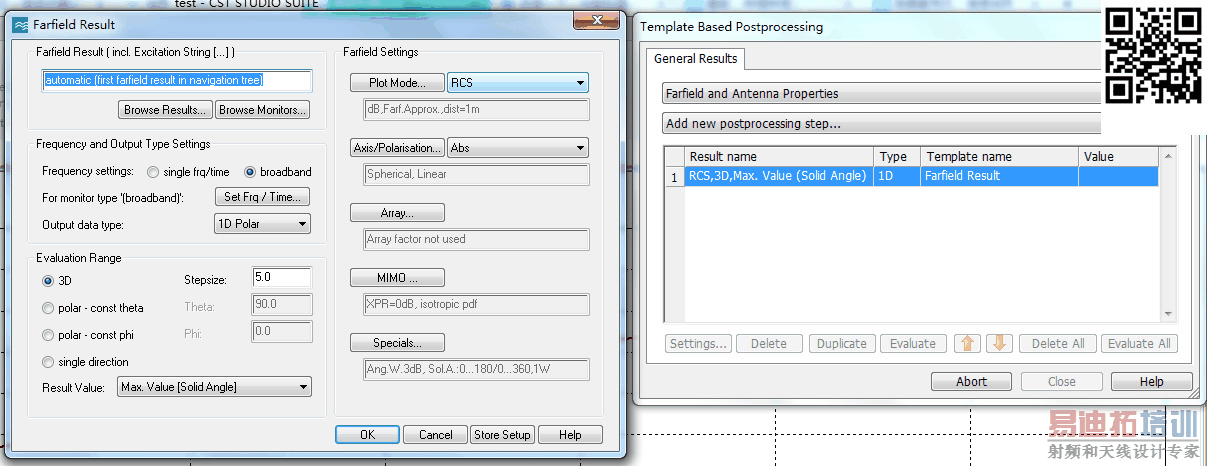

设置了很多个远场点，用T求解器仿真。然后后向处理的设置如下

但是设置还是很迷茫，结果始终不太对，而且论文里的结果图并没有对Theta和Phi进行说明，请问我这样做的问题是出在哪儿呢?由于这几天没看论坛，回复完了抱歉，还请指教谢谢

Frequency setting：选broadband，然后宽带的步长一定要与你设置的远场步长一样。
由于是后向RCS，所以Evaluation Range不要选3D，选single direction，theta和phi都是0.其他的没问题了。

小编留言：

谢谢指教！然后还有一个问题，就是这里的Theta和Phi指代的是入射波的Theta和Phi吗?

应该不是，算是反射场的吧，因为你在这里算的是双站RCS，那这里的theta和phi指的是你想要的方位角的那一点的RCS。比如：一般算后向RCS，都会取theta=phi=0.

小编留言：

谢谢指点！

哪篇文章的

小编留言：

是关于编码超材料的文献，您能指点一下吗

能详细指导下，这个模板怎么选的吗?

您好，我最近也在复现这个图，请问您解决了吗，方便交流一下吗（拜托了）

请问你解决了嘛?求指教
