CS仿真天线边界条件设定
录入：edatop.com 点击：
各位大神：
最近遇到一个难以理解的问题，就是仿真天线的时候，采用open+air边界条件，仿真得到的反射系数和x,y周采用周期边界条件得到的反射系数相差非常的大，请问是什么原因呢?

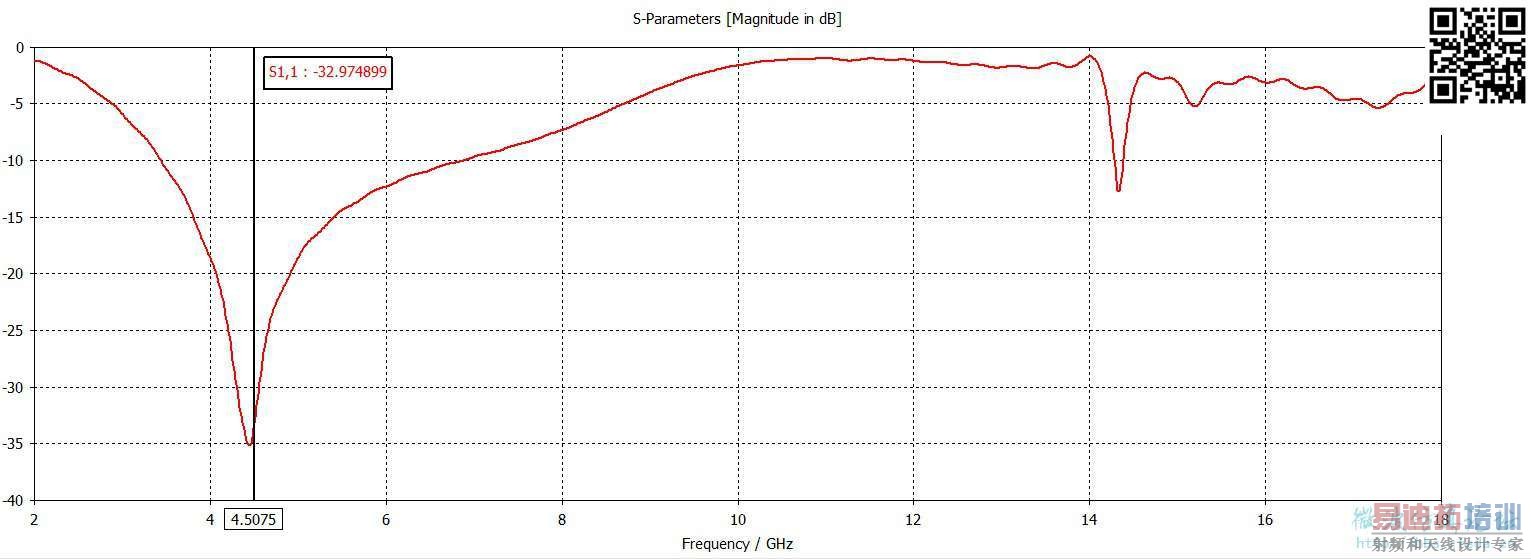

我对这个理解是当时自由空间边界的时候是单个天线，当是边界条件的时候是在二维上有周期结构的，其得到的是单个单元在无限大阵列天线中得到的反射系数，两者有区别是可以理解的，但是我得到的结果差距非常大。下面就是简单的蝶形天线在两种边界条件下得到的反射系数，有没有知道问题出在哪里的大神啊
最近遇到一个难以理解的问题，就是仿真天线的时候，采用open+air边界条件，仿真得到的反射系数和x,y周采用周期边界条件得到的反射系数相差非常的大，请问是什么原因呢?
我对这个理解是当时自由空间边界的时候是单个天线，当是边界条件的时候是在二维上有周期结构的，其得到的是单个单元在无限大阵列天线中得到的反射系数，两者有区别是可以理解的，但是我得到的结果差距非常大。下面就是简单的蝶形天线在两种边界条件下得到的反射系数，有没有知道问题出在哪里的大神啊
顶一下，大佬帮忙解答一下哈
顶下，初学者也想学习下
大神快出来
自己回答一下吧，个人感觉是因为阵元间距太小不到0.25波长单元间耦合强烈（后来去仿真了一下两个单元组成的阵，S21只有-6dB，耦合还是很强的），因此改变了单元的输入阻抗。
周期边界还是不如布好阵列进行仿真来的准确，需要花点时间罢了。
为什么周期下反而不如阵列准确呢，周期边界下得到的反射系数到底是什么意思呢
