cst怎么设置单个端口内两个模式的相位差
录入：edatop.com 点击：
想在单个端口馈入HE11模，需要TE11和TM11相差180度的相位，怎么设置?求教大神
1. 计算多个端口模式；
2. 选择TE11激励，全波分析；再选择TM11激励，全波分析；
3. 在post-process中，选择combine results
学习了

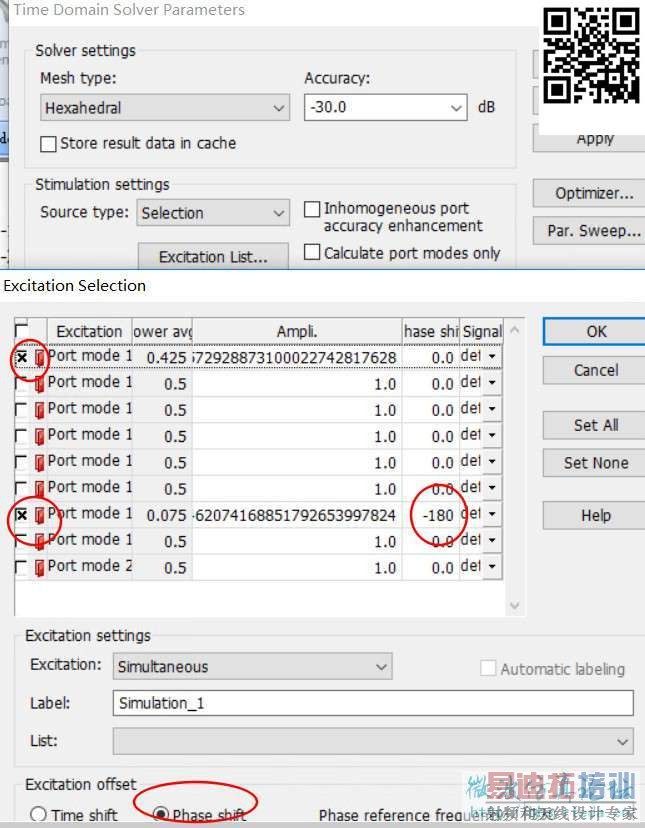

@linfenghan 感谢，但是我计算完后，combine results按钮是灰色的，无法点击。图片是我自己设置的TE11和TM11激励，其中-180度的相移不知道对不对?
1. 这样也是可以的，但是如果你想换一个相位差和幅度加权，就要重新算一遍；

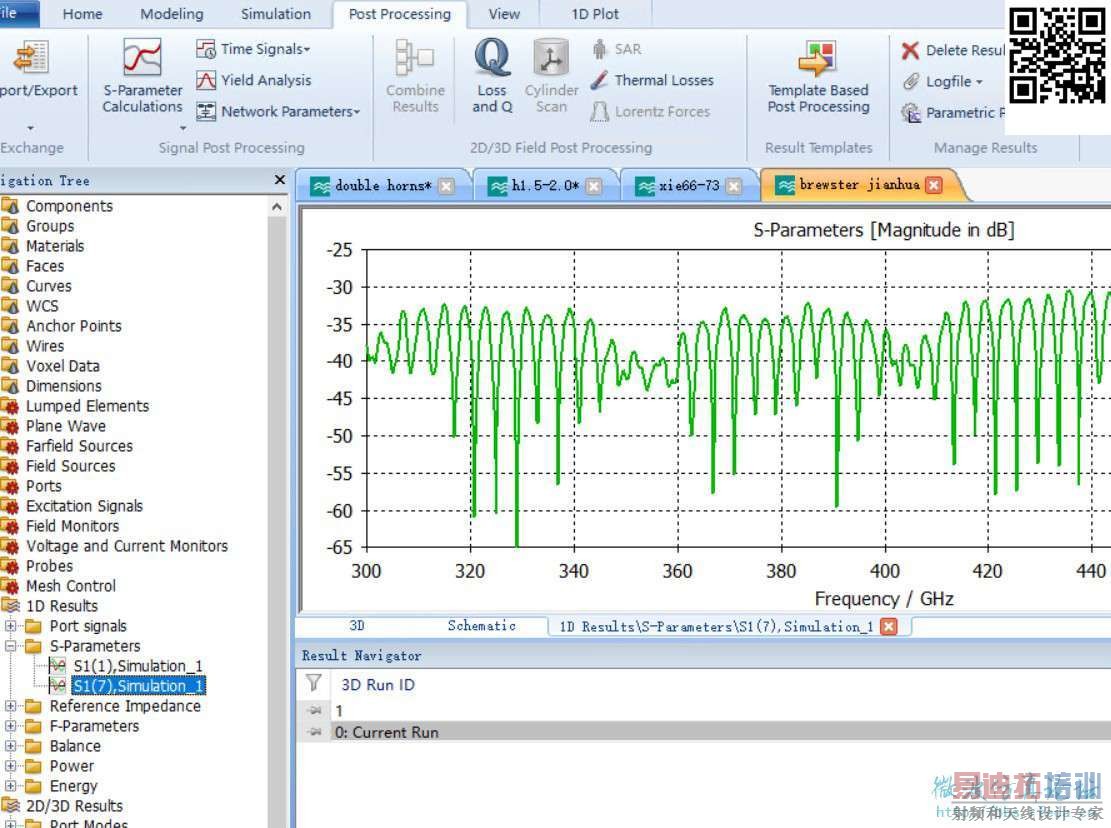

2. combine是灰色，我估计你只算了端口模式，没有对这两个模式单独激励进行全波分析，因为S参数显示的是S1（1）， Simu_1, 如果是全波，显示应该是S1(1), S1(1)以及S1(7), S1(7)。 记住combine results是combine全波分析后的矢量结果，这样，可以任意修改幅相加权而不用每次都重新就算
感谢，我再看一下
