如何阻断耦合的问题
录入:edatop.com 点击:
我的工作内容是设计一个液晶移相单元,通过改变液晶的介电常数(实际情况是通过施加电压),来改变S11的相位,实现移相(复现国外的文献)

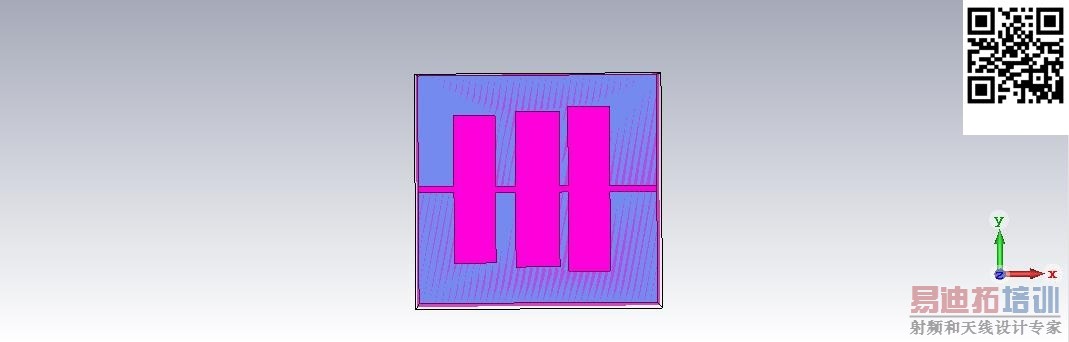

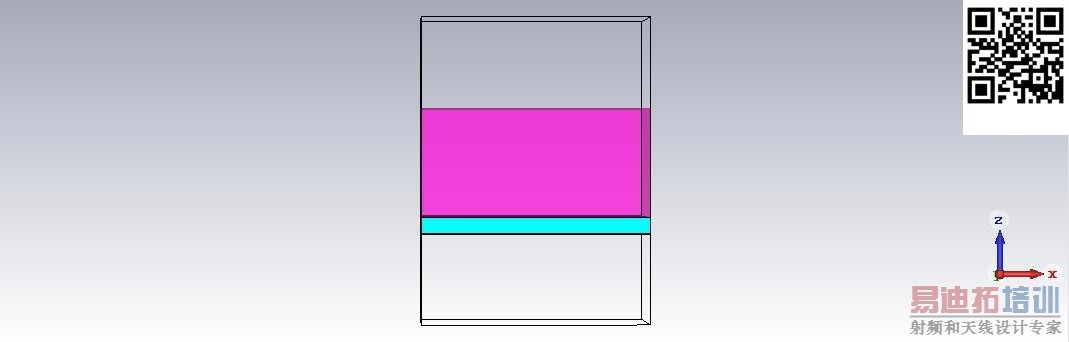

设置Unitcell周期条件后,在100Ghz进行仿真,馈源位置为Phi=90°,θ=45°,会使带条在y方向上(带条的长)形成谐振的表面电流,设计带条的原因是能够加大调相力度,并且能够扩大360°移相带宽,得到的S11相位如下图所示,通过改变介电常数,能让S11的相位差到360°。完全复现了论文里的结果。

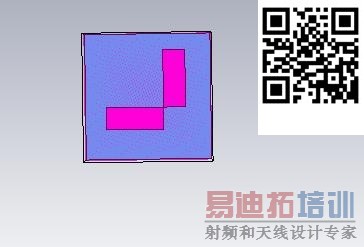

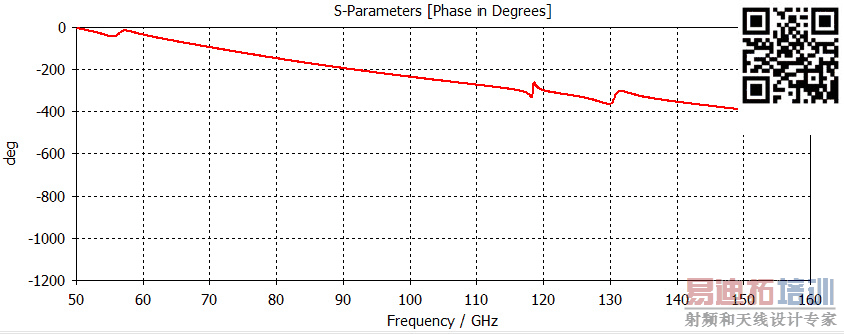

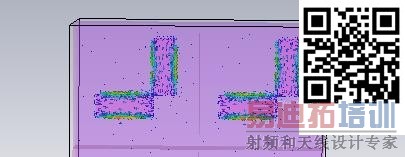

接下来的老师给的想法就是做一个双带条,实现对来自各个方向上的波都可以进行360°调相,先做了一对尝试一下,我设置同样方向的单方向的馈源,但是在两个带条的时候都出现了感应电流,并且相位在谐振点出现了跳变根本没有移相特性(不知道原因,一直非常非常费解,一直阻碍我的工作进度),结果如下图所示。

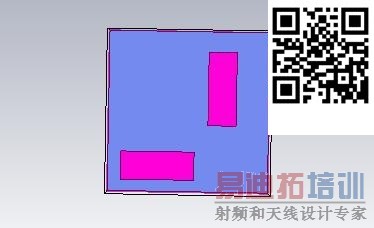

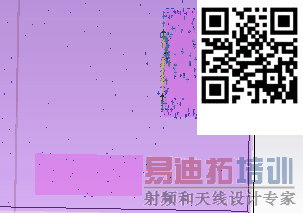

尝试了分离两个带条,结果发现移相特性又恢复了,并且非感应方向电流消失。现在心想能不能依然让他们合在一起,阻断他们的耦合,在特定方向只对特定带条产生表面电流,请问我该使用什么结构或者什么方法呢。
设置Unitcell周期条件后,在100Ghz进行仿真,馈源位置为Phi=90°,θ=45°,会使带条在y方向上(带条的长)形成谐振的表面电流,设计带条的原因是能够加大调相力度,并且能够扩大360°移相带宽,得到的S11相位如下图所示,通过改变介电常数,能让S11的相位差到360°。完全复现了论文里的结果。
接下来的老师给的想法就是做一个双带条,实现对来自各个方向上的波都可以进行360°调相,先做了一对尝试一下,我设置同样方向的单方向的馈源,但是在两个带条的时候都出现了感应电流,并且相位在谐振点出现了跳变根本没有移相特性(不知道原因,一直非常非常费解,一直阻碍我的工作进度),结果如下图所示。
尝试了分离两个带条,结果发现移相特性又恢复了,并且非感应方向电流消失。现在心想能不能依然让他们合在一起,阻断他们的耦合,在特定方向只对特定带条产生表面电流,请问我该使用什么结构或者什么方法呢。
360°移相的意义是什么
小编留言:
因为要做移相阵列,实现扫描,需要控制每个单元的相位,所以需要每个单元实现360°相移。
