CST2018如何仿真脊波导的特征阻抗
录入:edatop.com 点击:

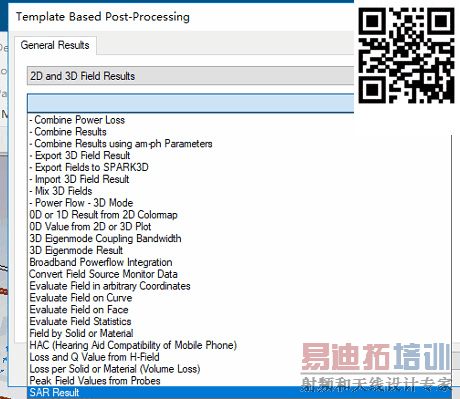

我用CST2018,仿真脊波导,不论怎么改变脊的大小,仿真出来的阻抗都是380多欧姆,但是HFSS仿真出来就是对的,可以减小到几十欧姆。我查了下,看以前的版本,
可以在上面处理。但是新的版本找不到port properpity,如下图
问下如何在CST计算波导端口特征阻抗,hfss里选port z0就可以,但是CST找不到
可以在上面处理。但是新的版本找不到port properpity,如下图
问下如何在CST计算波导端口特征阻抗,hfss里选port z0就可以,但是CST找不到
https://www.researchgate.net/profile/Feng_Han_Lin/publication/261446492_Study_of_cross_polarization_of_tapered_slot_antenna_for_EMC_measurements/links/56a67d9208ae68404556c7a2.pdf
谢谢楼上,没看懂你发的论文的意思,波导是单导体,你的论文的悬置线和微带一样,是准tem波,在CST里有线阻抗可以计算
脊波导的话你要的也是Q-TEM模式吧,跟槽线是一样 的,对于脊波导的Q-TEM模式,场主要集中在缝隙,所以波端口不需要覆盖整个喇叭口面,以避免计算无用的高次模式
谢楼上,我的意思是脊波导因为是单导体,所以最后在端口信息里,只有wave impedence。而悬置线因为是两种介质,所以有线阻抗。而脊波导的特征阻抗如果在端口信息里看wave impedence,结果不对,而脊波导又没有线阻抗显示。而双介质如微带,带状线等等有线阻抗可以正确显示端口特征阻抗
单不单导体不是重点,重点是工作模式
