馈电方式求助

录入:edatop.com     点击:

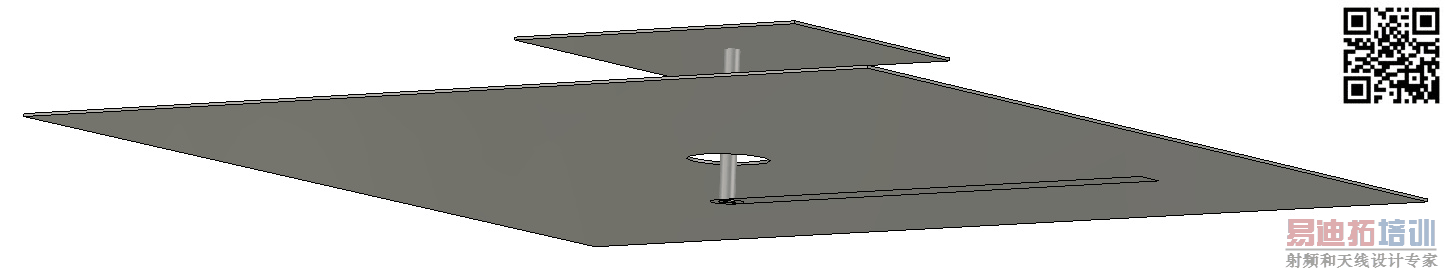

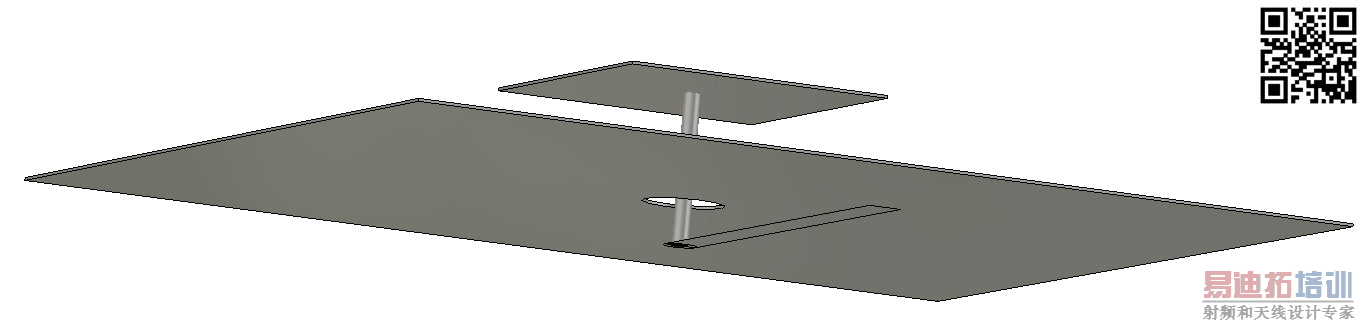

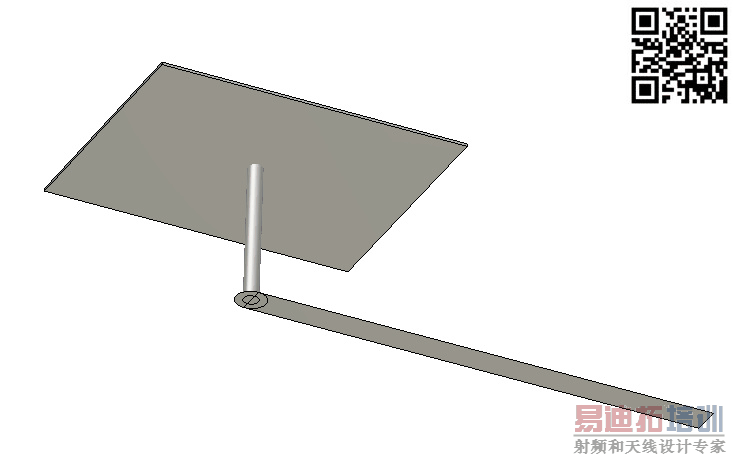

天线小白求助,请问各位大佬,谁知道这种馈电方式啊?有没有相关的文献介绍一下?不知道中间的导体柱和下面微带线的参数如何设置。有点类似于微带天线的同轴竖馈,中间大的是接线板,下面是微带线与竖直导体相连,然后再与上面的贴片相连进行馈电,介质板隐藏了,不是耦合馈电





软件用的CST的话,可以用dicrete port激励

这个微带线上要加波端口

这个微带线上要加波端口

下面的微带线与中间的大接地板之间进行馈电,CST中可用dicrete port,HFSS中得先画个矩形,然后在矩形上加lump port

好的,谢谢
