转移阻抗

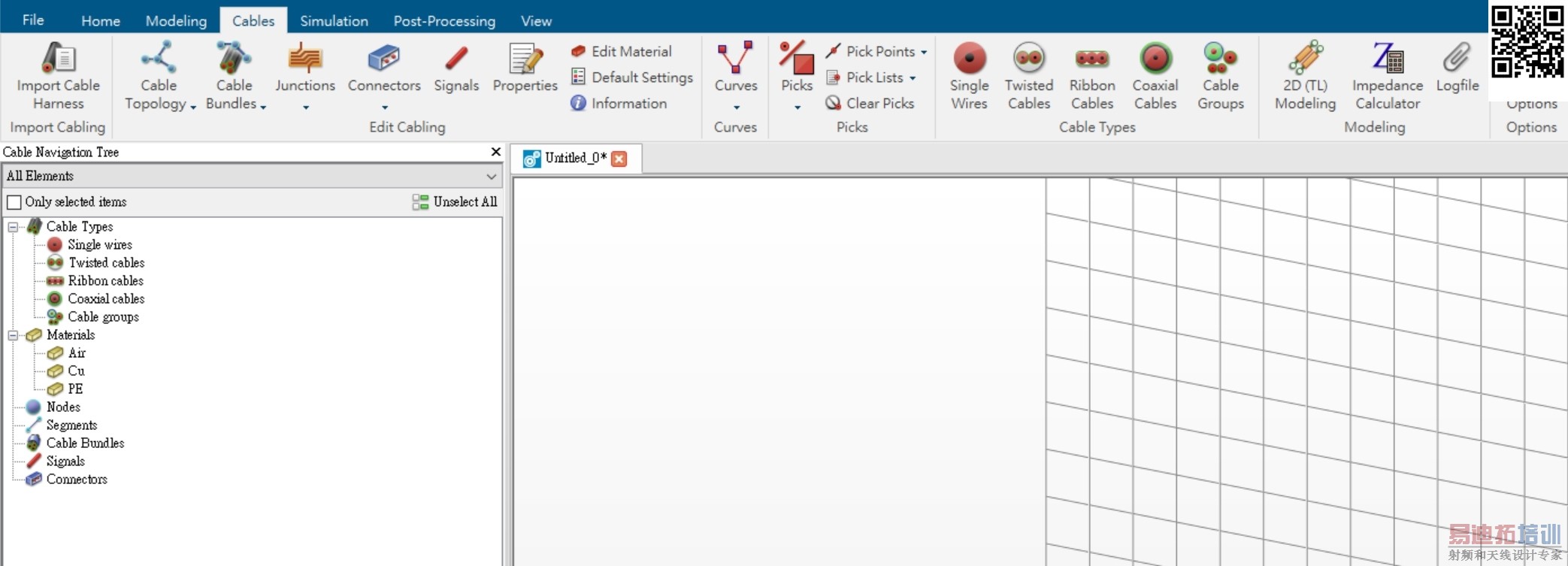

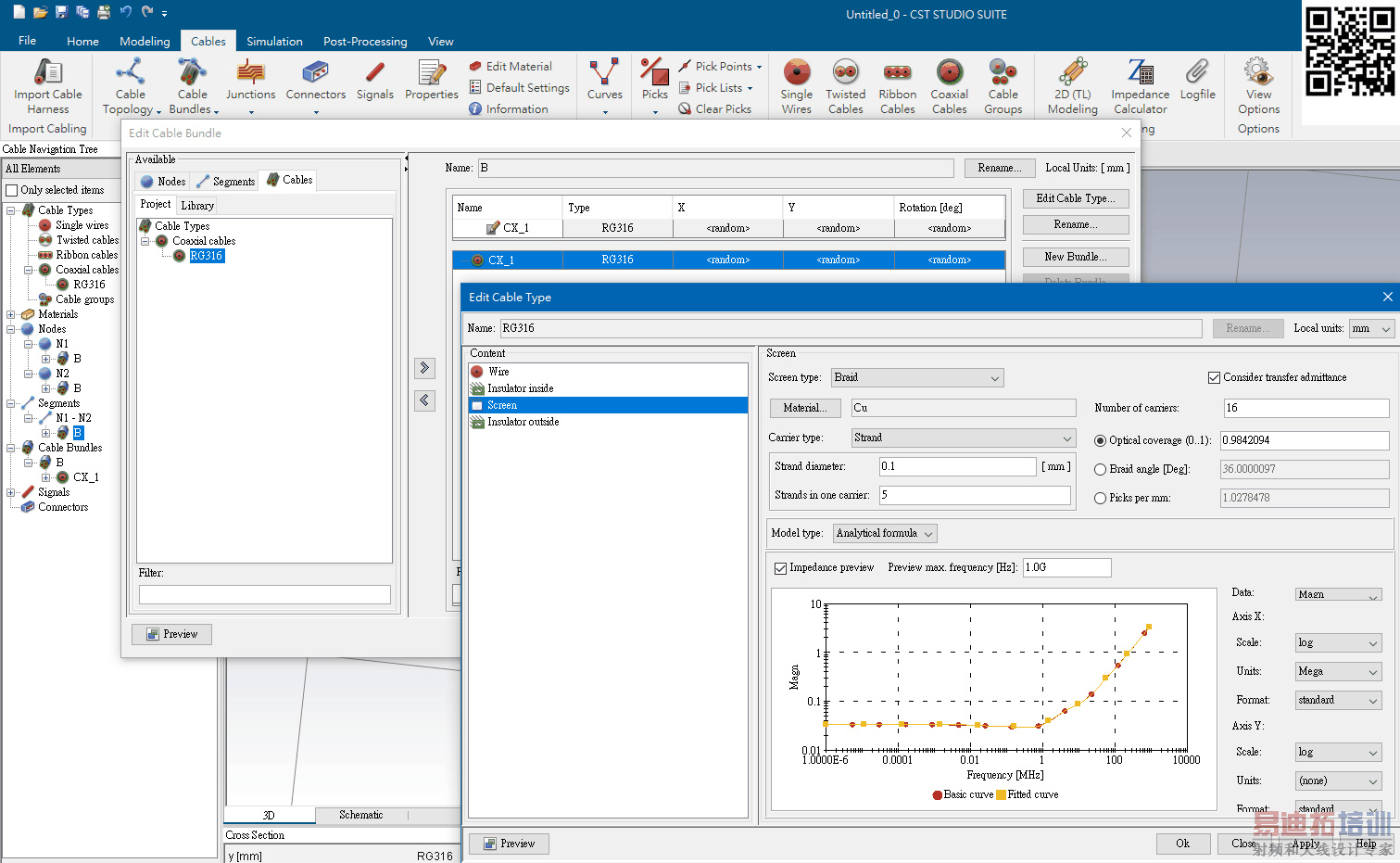

基本上这种小问题交给CST内的插件 Cable就能搞定！ 别说单线就是多束、并排、绞线...就算是编织网的疏与密都能自行定义处理、而且立马见效，前提是先找到它的教程、读它边看边跟者做...然后就成了。

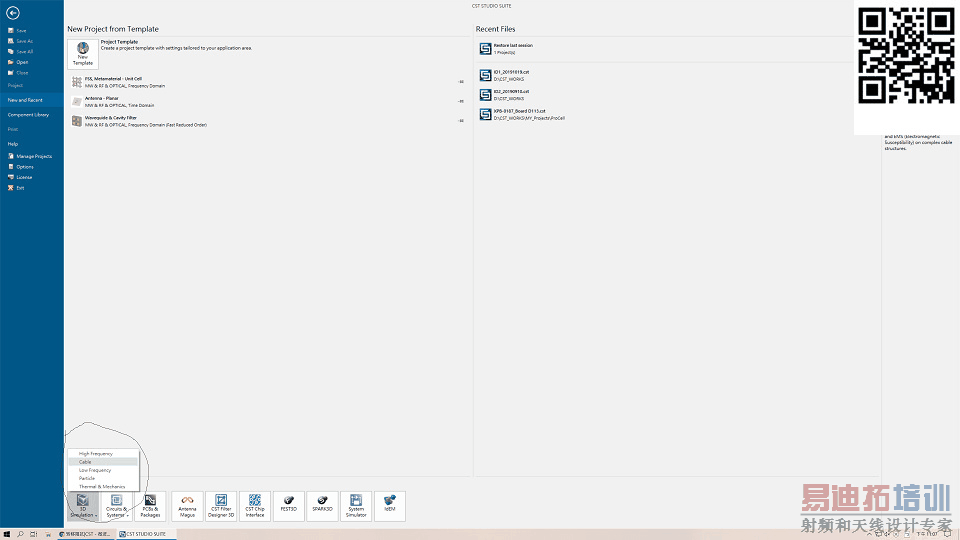

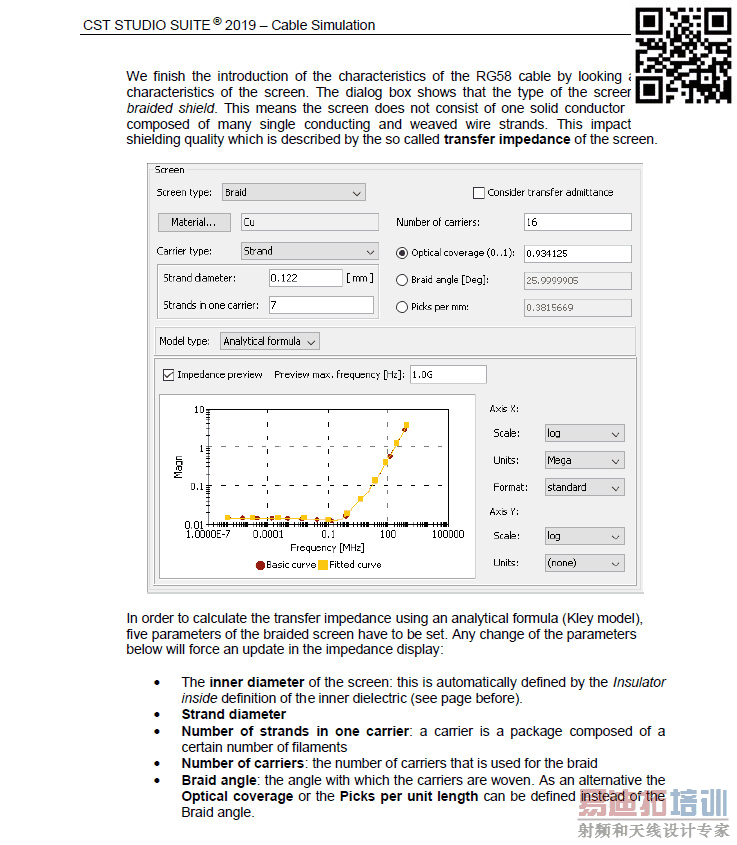

C:\Program Files (x86)\CST STUDIO SUITE 2019\Documentation\CST STUDIO SUITE - Cable Simulation.pdf
*** 这段期间的本站上传资料网速实在是难以忍受！ 小檔都要传到天荒地老还不一定能传完！? 我命不够长 所以就不自找麻烦上传了。这个教程就在你的CST挡案夹内....

但是线缆工作室不能对屏蔽层进行仿真，只能用自带模板，调节一些参数进行模拟，通过node或者curve，达不到我需要的效果

想请问小编是在MWS里怎么建屏蔽层的?MWS也可以新建绞线吗?

你真的看过教程了吗?

向大牛学习，学习，学习

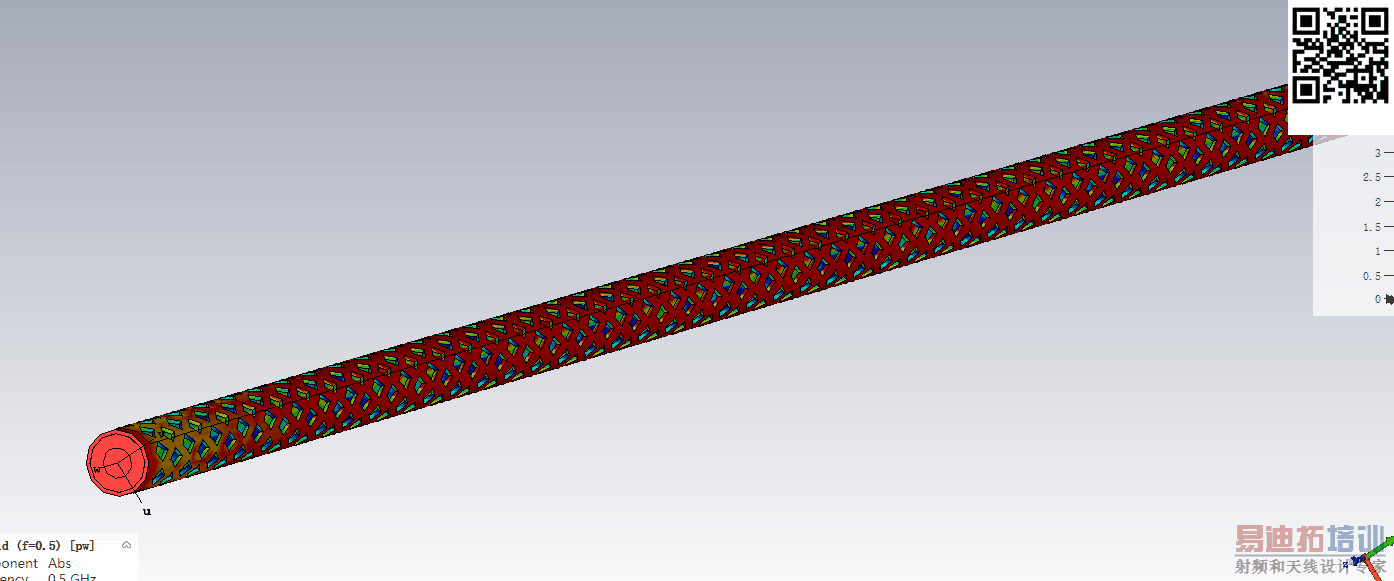

我是直接外部建模导入的
