CST MWS环形天线

录入:edatop.com     点击:
asthe attachment.



好歹写详细一点儿啊,上来就让别人从零开始,又不是帮你做作业。

大致描述你的模型,你预期要得到什么结果,出现问题的具体信息是什么,你自己有什么看法。



原因:离散端口贴着电边界,所以报错:


解决:只需要在Z轴正方向加surrounding space或者设置为open add space边界(如果需要观察远场)就行了。

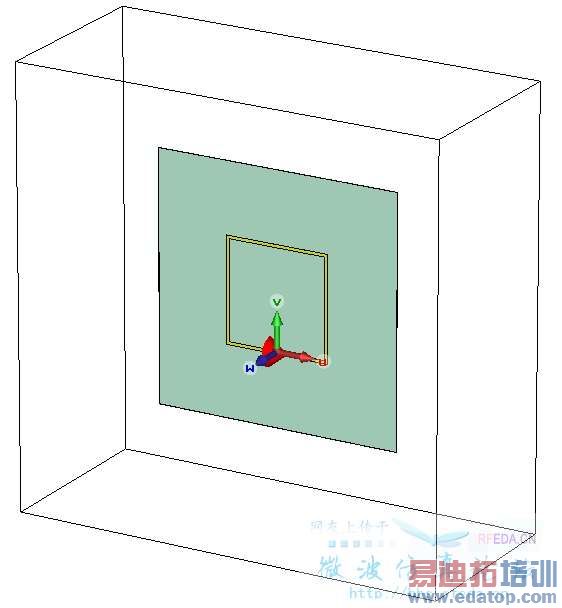

以open add space为例:

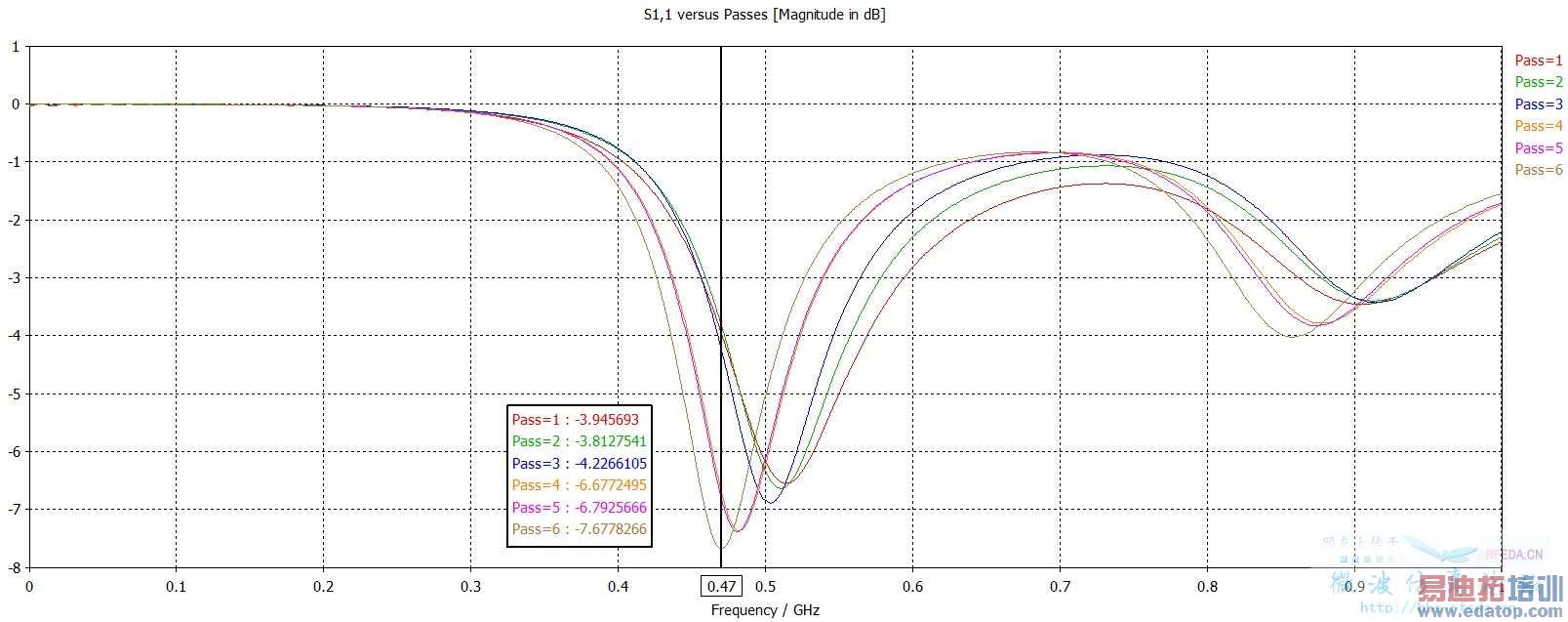

得到的S11:

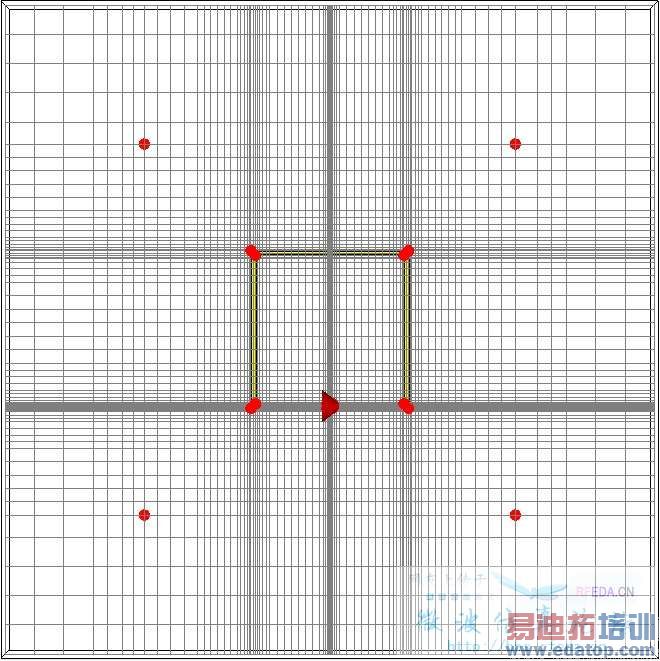

网格优化之后的网格:

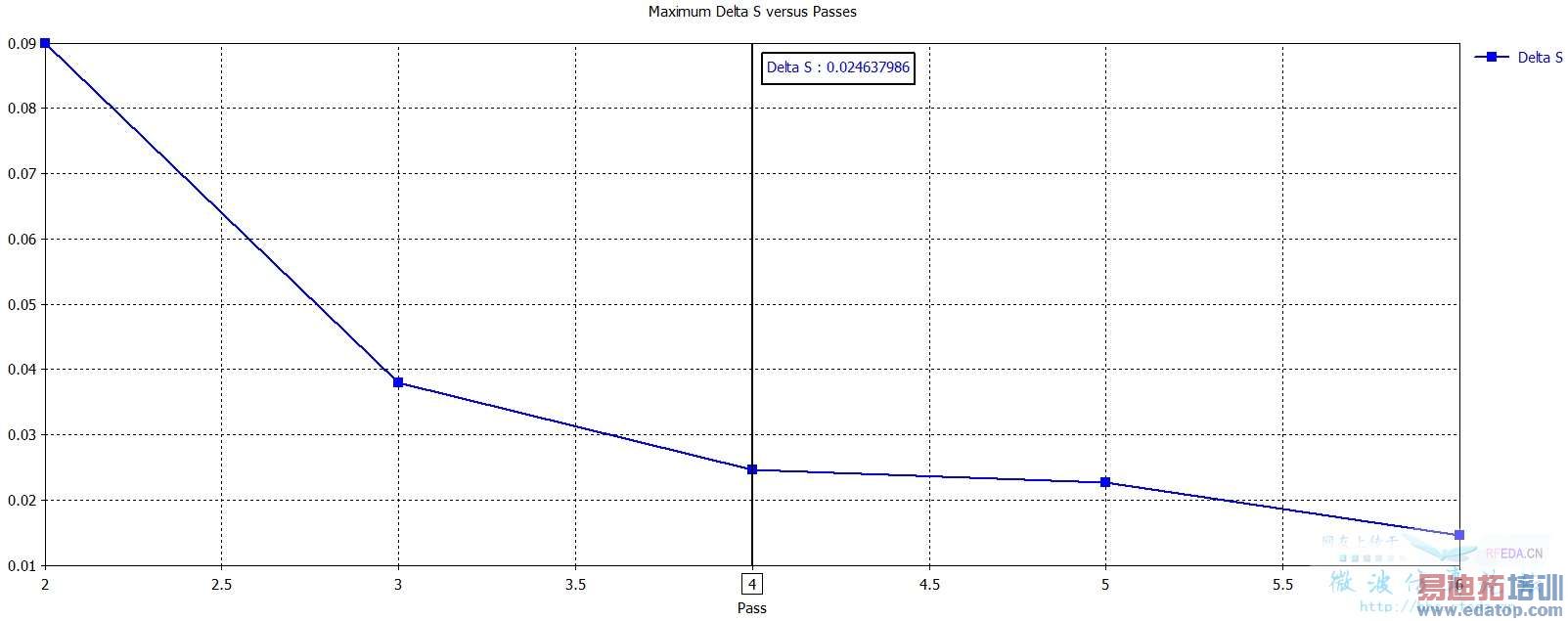

Delta-S:



申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
