CST MWS看吸收能量损耗的位置如何看?

录入:edatop.com     点击:
CST MWS看吸收能量损耗的位置如何看?如何设置monitors??



貌似monitor中的current density可以看

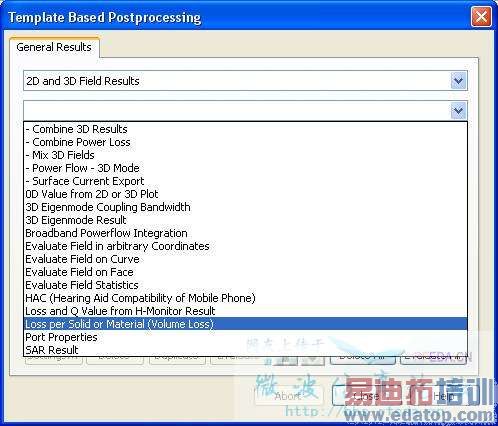

Template based postprocessing->2D and 3D Field results->loss per solid or material (volume loss)是不是能得到你所要的




下拉菜单中没有啊!




你用的是哪个版本的?




2011版。如何调节3D Scalar plot special settingS中的Plot quality??(因为值不同损耗的位置差异很大,甚至相反了)




你的意思是显示不同,损耗结果会变?




是啊,我也觉得奇怪




应该是设置的范围不一样,看上去相差比较大,其实值是一样的。能截个图或上传模型吗?
