CST MWS等离子共振的问题

这是一个等离子共振的问题，我是重复文献里的工作，文献中对各个参数的描述如下：
     首先整个模型放在水中，工作频率是100-200THZ,水的折射率是1.33，模型的基底分为两层，上层是折射率为1.5的二氧化硅层，下层的材料是金，基底的尺寸是  1平方微米。二氧化硅层的厚度是10nm，金层的厚度是50nm。然后在基底的上面中心放一个直径是50nm，长度是300nm的金纳米棒。激励源是平面波从金纳米棒上方垂直入射，电场偏振方向沿着纳米棒长度方向，辐射照度是1mW每平方微米（这个不重要）。边界条件是x,y方向都是周期性边界条件，z方向是open条件。重要的一点是，金的属性采用Drude模型，参数分别是，Wp=1.36X10的16次方rad/s,Wc=1.224X10的14次方rad/s,无穷介电常数取值1。在纳米棒和金基底的中间也就是二氧化硅层放探针用来监视磁场的强度。
  这是文献中对模型的描述，请大家帮我看看我模型建对没，包括边界条件等。文献里的磁场曲线我打包在附件里了，我做了好多次尝试怎么也匹配不上，我的共振峰在142.7THz左右，人家文献里是152.7Thz,实在不知道哪错了，可能我网格不会划分吧，求各位帮帮忙啊，谢谢了。



这个问题本身我不懂，我只就模型本身提出我的问题：
1、楼主说的“边界条件是x,y方向都是周期性边界条件，z方向是open条件”是文献中说明的设置方法还是根据实际文献描述抽象出来的CST建模？
2、金的属性是否确认在CST中设置正确？（我没有设置过Drude模型）
3、这个共振峰是由什么引起的？请楼主介绍一下。

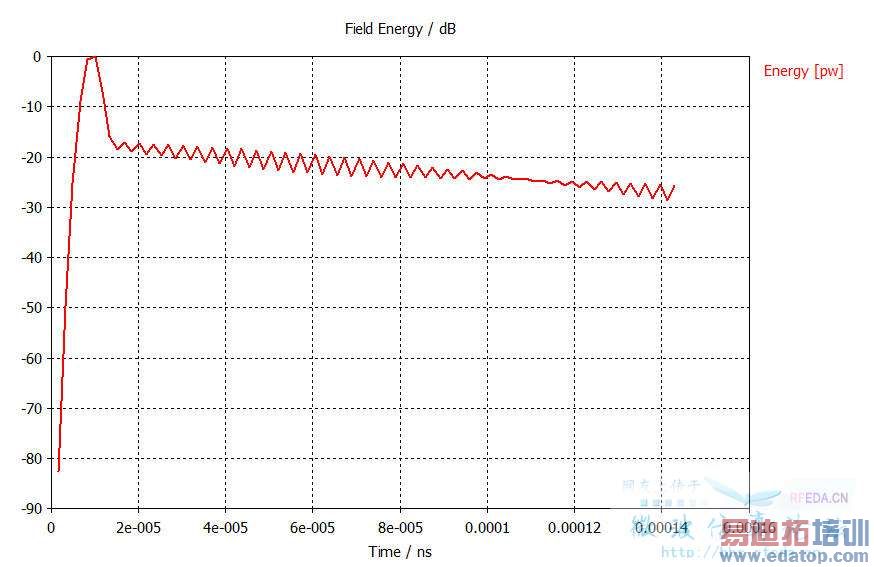

我仿真了一下，energy如下，感觉比较奇怪，以前没见过这样的。

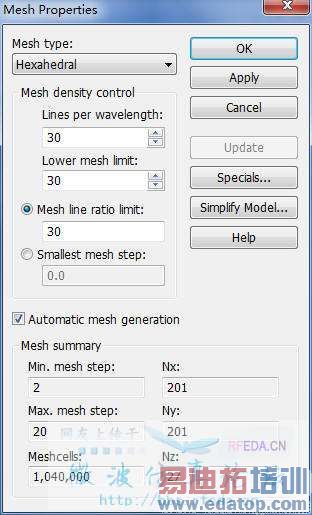

我修改了网格设置，现在是30/30/30；我还修改了平面波高度，比原来提高了10nm。
现在的网格总数是104万：

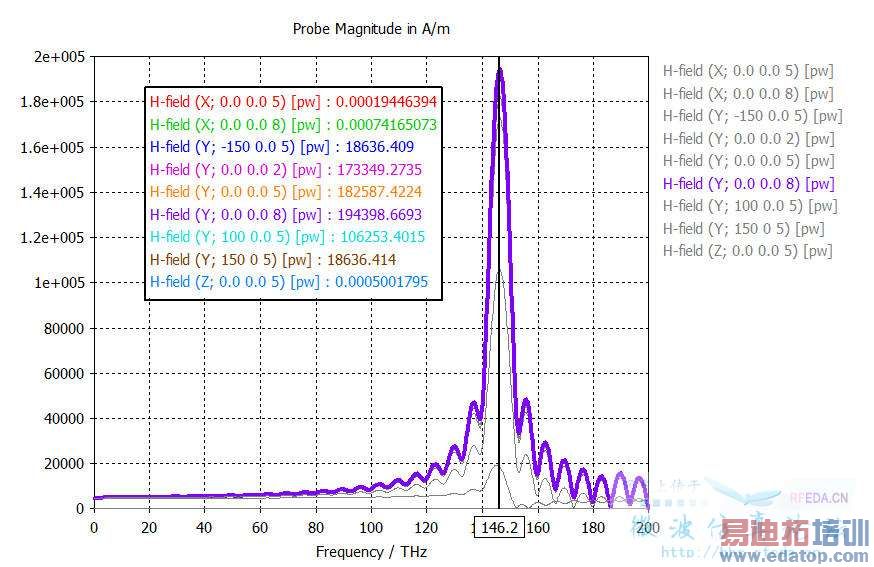

其他的我因为不懂理论所以没法给出什么有用的参考，仿真完毕的几个Y方向磁场探针值如下（线性值）：


但是从dB来看，抖动很厉害，所以我感觉这个仿真本身还是有问题的。又或者频域仿真可能更适合。
建议楼主上传 参考文献原文和相关知识参考。



谢谢大家的帮助，现在我把文献原文传上来，大家有兴趣就帮我看看是否我对文献模型的描述理解就错了还是怎么了。



这是文献，谢谢您



对了，请问你说的平面波的高度是怎么设置的?



学习学习，我也搞这个



抖动得厉害你可以把精度提高到-40dB或者使用AR滤波器进行滤波可以得到平滑的曲线



请问这个回复是要加分的吗，我回复了怎么没有加分了 想下点东西都没分



好的谢谢了
