CST MWS中用TDR对微带线计算的问题

录入:edatop.com     点击:
最近在看MWS中TDR的问题,不是很懂,仿了一个简单的微带线的TDR但是一直没得到正确的结果,请高手帮我看看,模型如下,background material 怎么设置啊,boundary conditions又怎么设置,还想请EDATOP帮我看下下,谢谢啦



你把边界条件设为OPEN,波导端口设置成整个侧面试试。

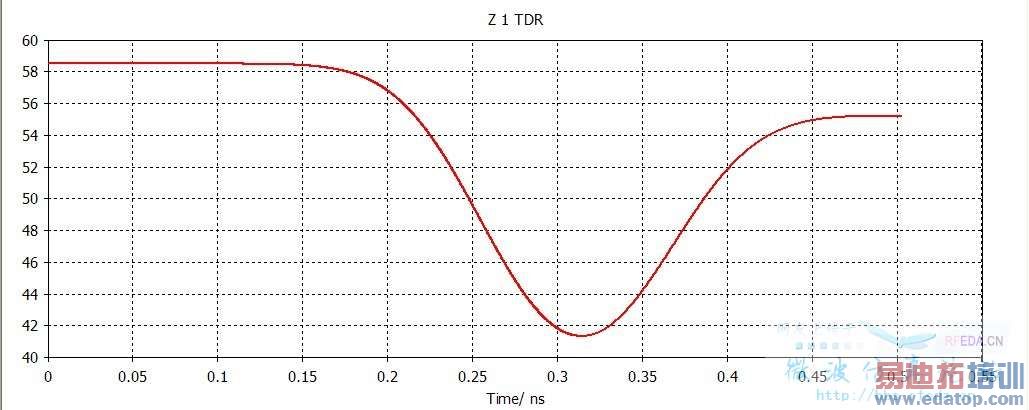

结果仿出来是这样,


这样好像不对把,1,两端我用微带线软件算过都是50欧姆的,2,微带线是三部分组成,其中两端宽度是一样的,所以应该是一样的阻抗啊,但是放出来两端不一样啊

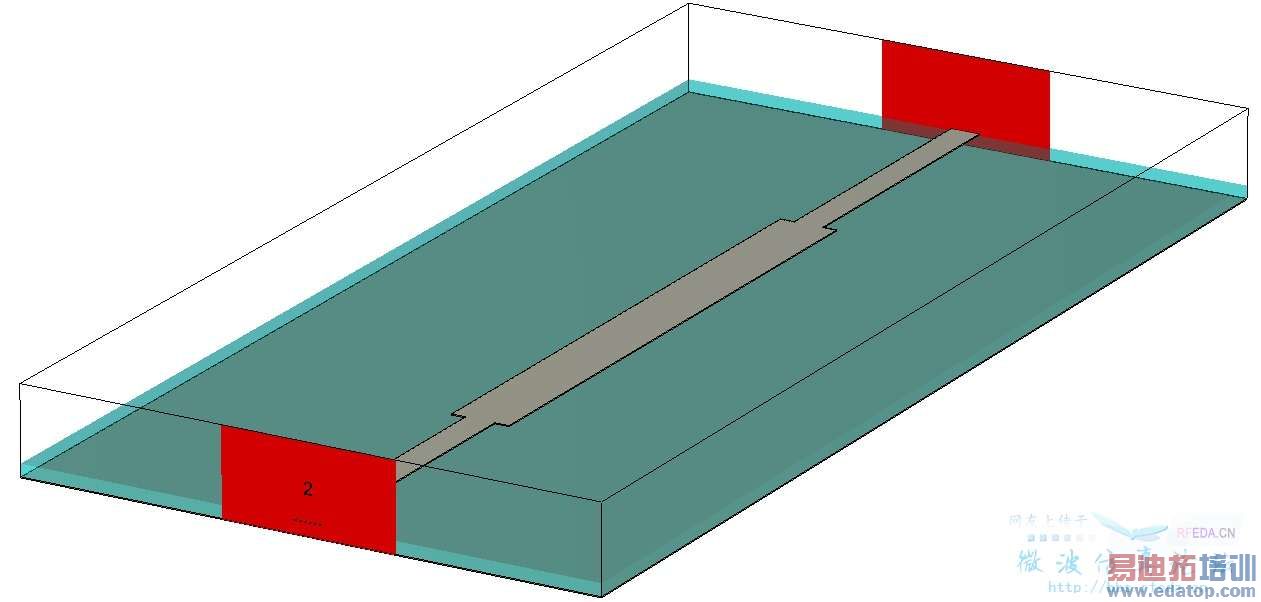

楼主的模型:

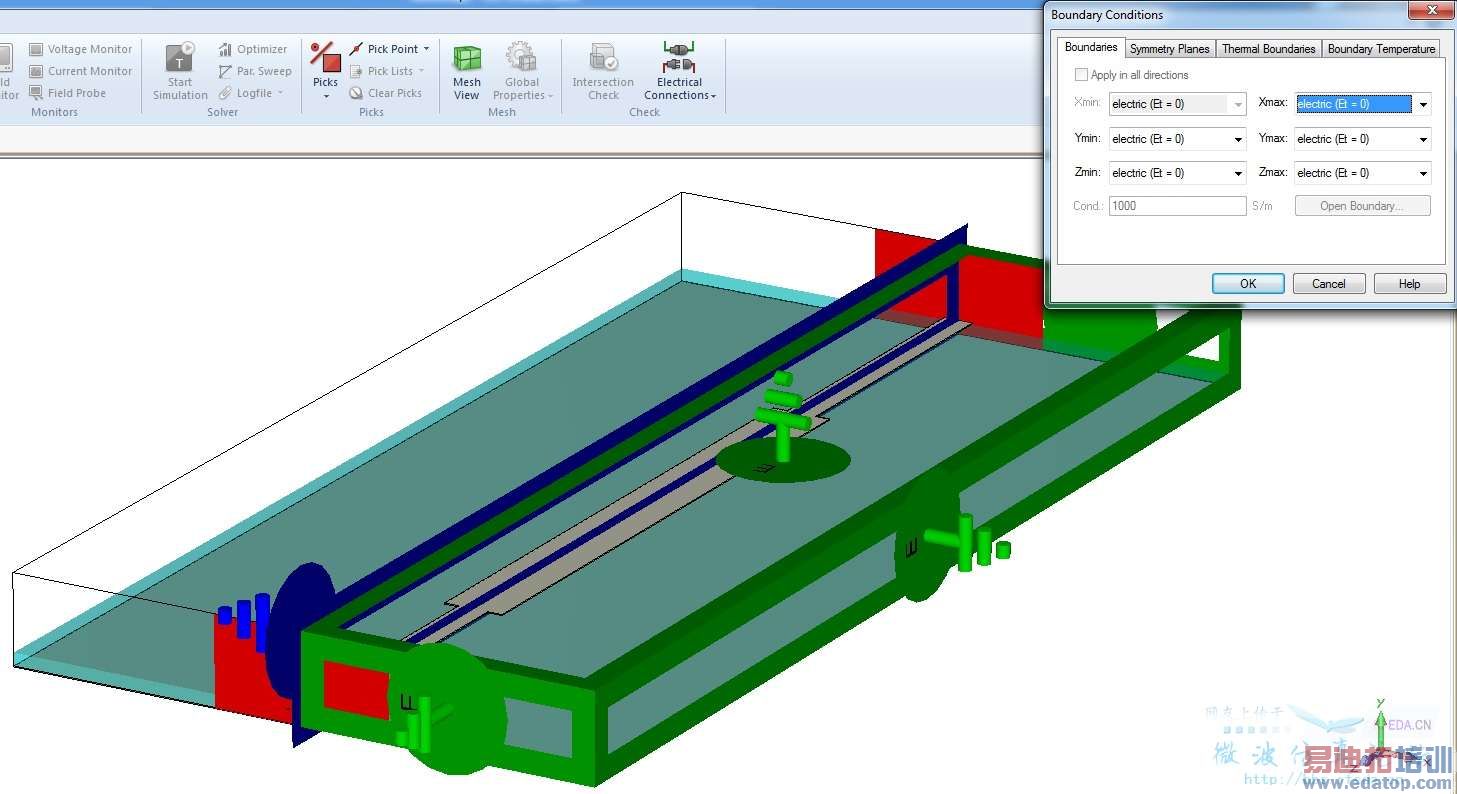

仿真参数的设置都正常,normal的背景材料,单位正常,边界条件为electric:


这里我设置了YZ面的对称面。
按照个人习惯,Global mesh properties设置为10、10、10,取消metal edge refinement factor,time domain solver accuracy设置为-80 dB,激活energy based adaptive mesh refinement,仿真得到的端口参数:

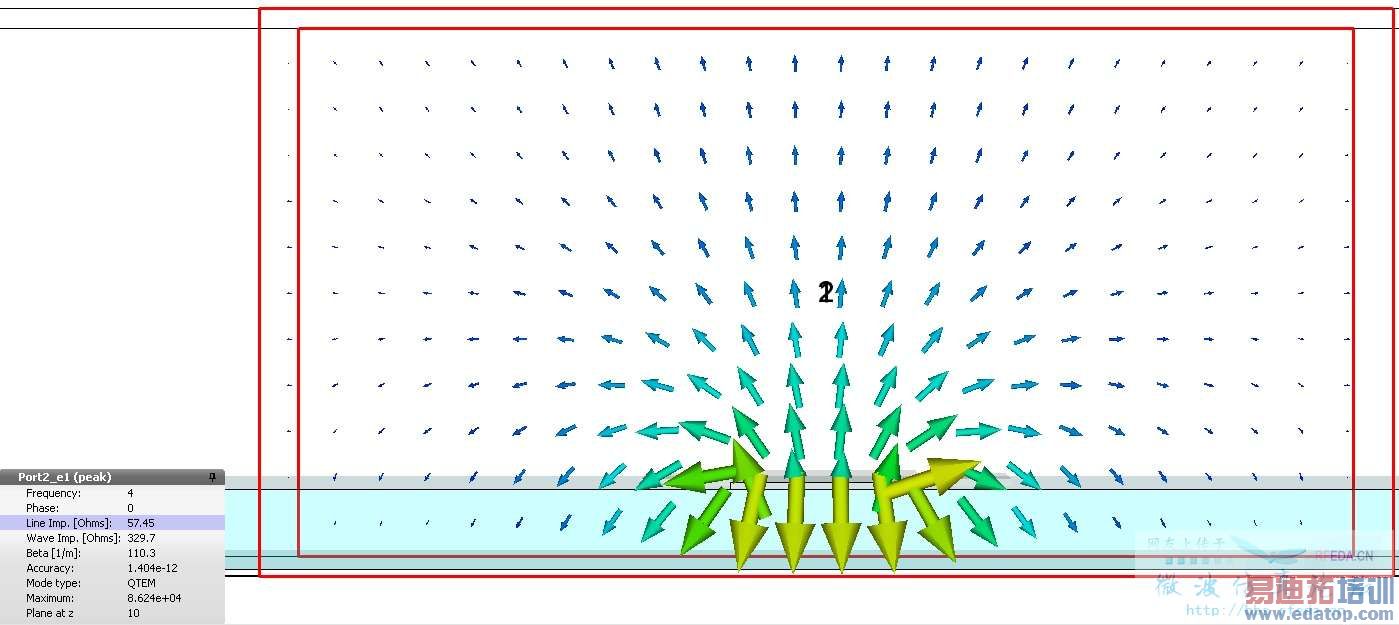

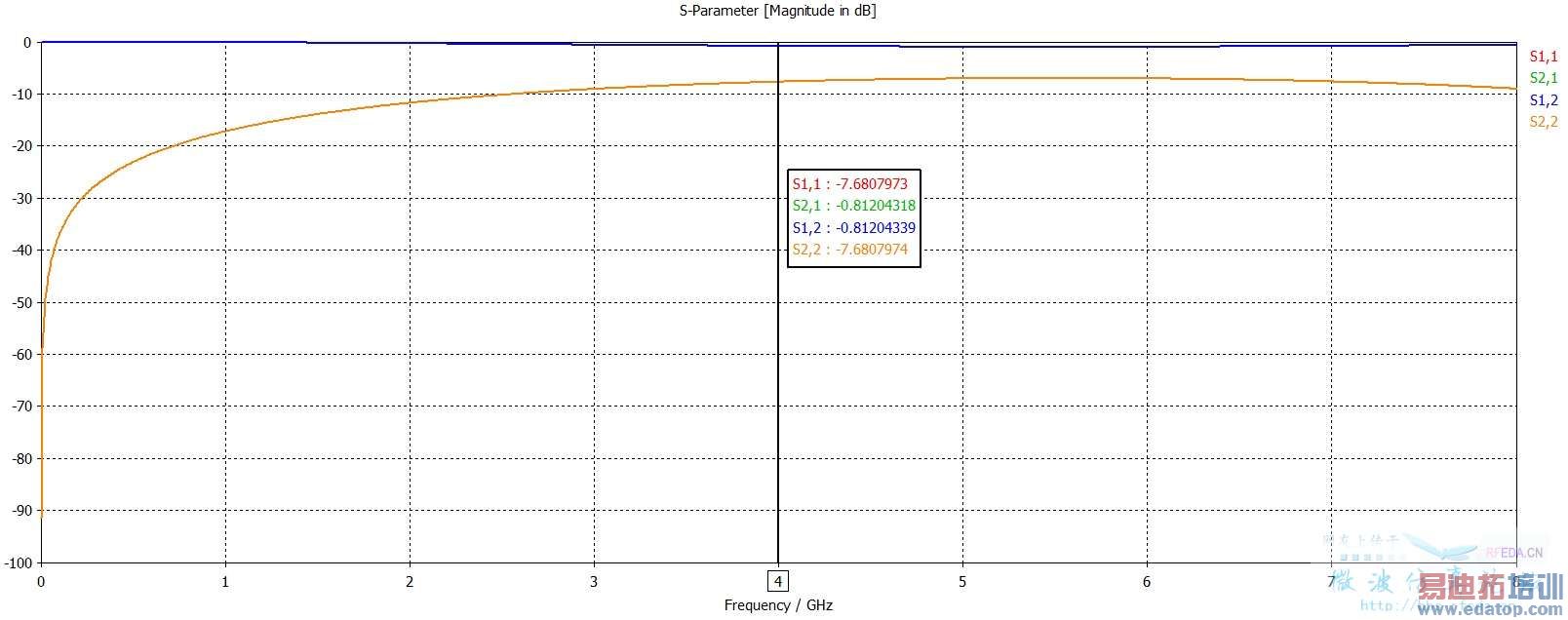

端口line impedance为57.45欧姆。S参数:

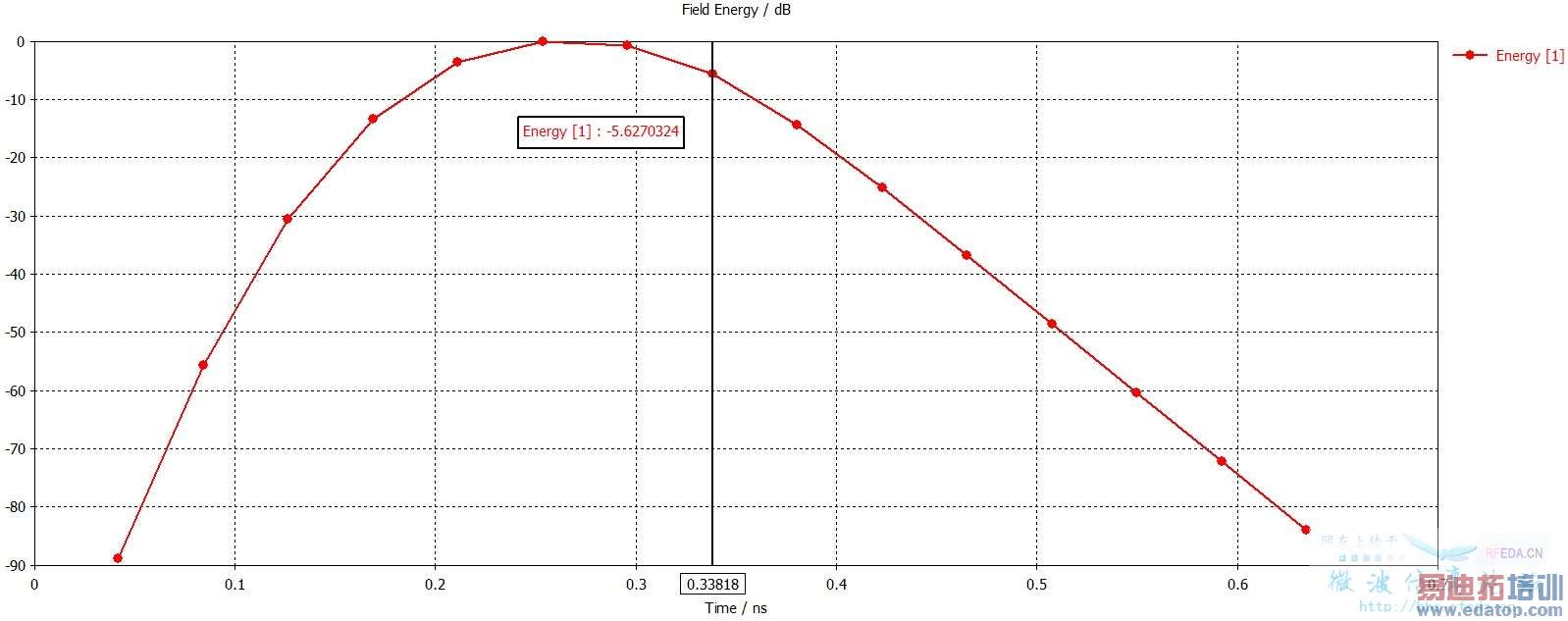

Field energy:


和楼主仿真的结果相比,两端的TDR (from time signal)一致,而且等于端口line impedance。





霸气,高手就是高手,求带啊啊,,谢谢你这么详细的步骤,不甚感激。
几个问题还麻烦你看看,
1,边界的设置问题,为什么要设置电壁边界呢?
2,你设置的时候,模型的一半设置成电壁然后用一个磁壁是为什么?减少运算量?
3,用TDR时候,你仿的时候也是0到8G把,为什么你仿出来可以到0,63ns,我仿的时候只有0.5ns了。




1. Electric的边界是你设置的,不是我设置的……。话说回来,这种模型设置open或者close的边界都可以,不过设置成open需要给waveguide port添加shielding,步骤麻烦。

2. 是的,使用一个对称面减少一半计算量。

3. 这个我就不知道了,没研究过TDR,所有的后处理计算都是软件自己完成的。




你好,你能把你设置好的模型发给我看看吗,我改了设置,还是没能得到你那样的结果,谢谢




你的CST是2013吗?如果不是,你可能打不开我发给你的文件。
试试看以下的步骤:
1. 在time domain solver (transient solver) parameter里面勾选adaptive mesh refinement,确定自适应优化使用的是energy based算法不是expert system算法。
2. Time domain solver的accuracy选-80 dB。




都13了,我还是2011的,打不开啊,我都按你步骤设置了,就取消metal edge refinement factor没找到,请问这个在哪个选项里设置,谢谢




在mesh property裡面有一個setting(具體名稱忘了)
點進去裡面可以選擇refinement factor
可以取消或打勾
仿真時間是取決於你應該準確度是設定成默認的-30db
而大神是設定成-80db
