CST MWS模型仿真出错
录入：edatop.com 点击：

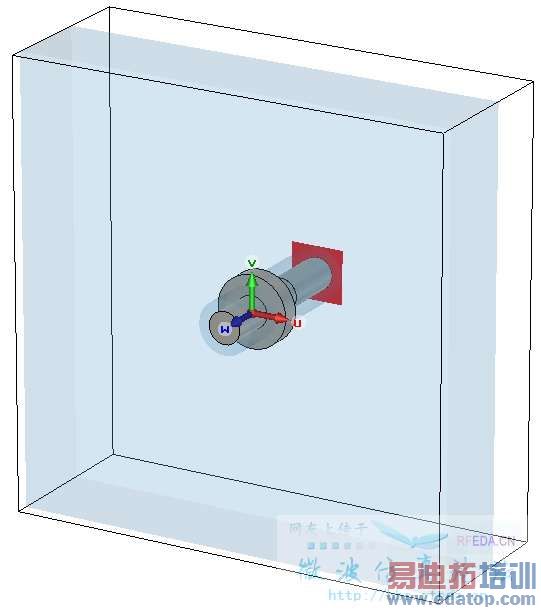

我建了一个模型，仿真就出现错误，不知道哦是怎么回事，求大神帮忙看一下到底出了什么问题。很简单的一个模型。如下图所示
重新再看了一下模型文件，如果按照第一条提示将两个vacuum结构合并也可以消除错误提示，仿真可以在PBA模式下运算，结果和FPBA一致。
总结一下解决办法：
1. PBA（或者automatic）模式下合并vacuum结构。
2. 使用FPBA。

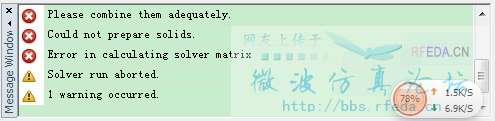

把错误贴上来 ，
你将相同材料的模型连接在一起没？
楼主的模型：

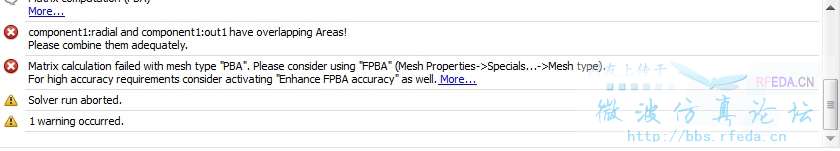

直接仿真出现的错误信息：

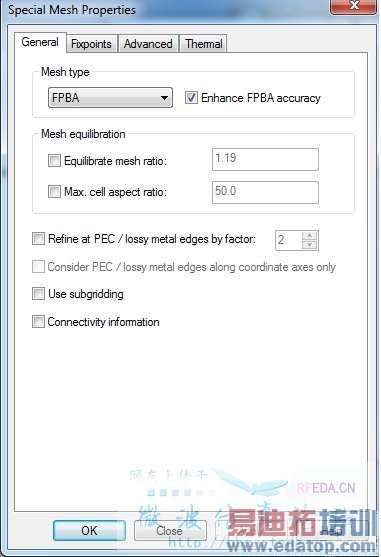

第一条和楼主的信息一致，第二条给出了更可能的原因，PBA处理不了这种复杂的结构，按照提示重新设置为FBPA：

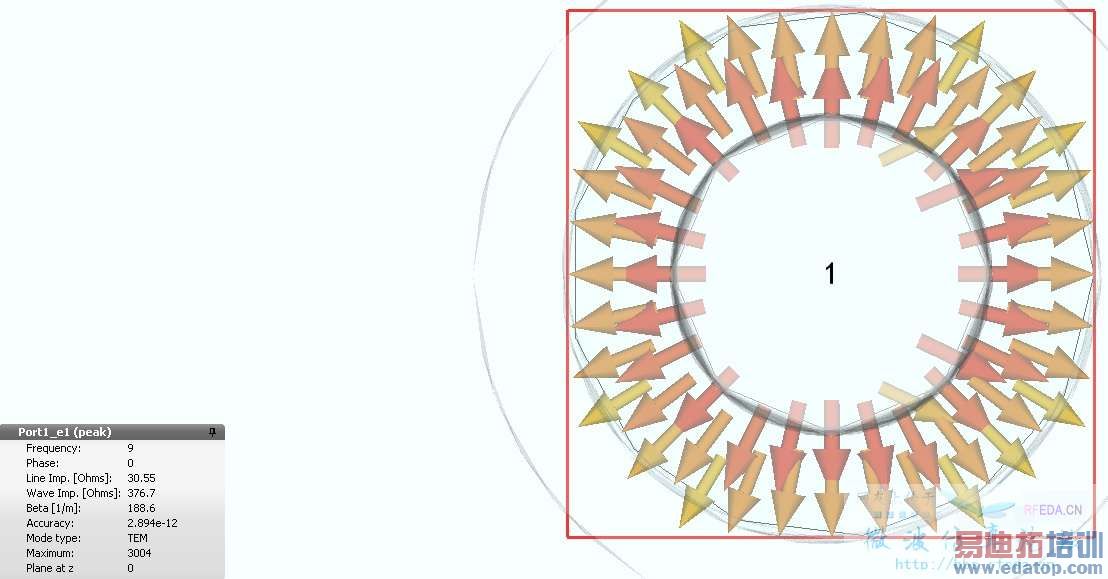

仿真可以运行，计算得到的端口参数：
S11：
重新再看了一下模型文件，如果按照第一条提示将两个vacuum结构合并也可以消除错误提示，仿真可以在PBA模式下运算，结果和FPBA一致。
总结一下解决办法：
1. PBA（或者automatic）模式下合并vacuum结构。
2. 使用FPBA。
是的，合并之后就没有错误了。谢谢
合并之后错误消除了。谢谢
