CST MWS研究金属板对微带天线的影响

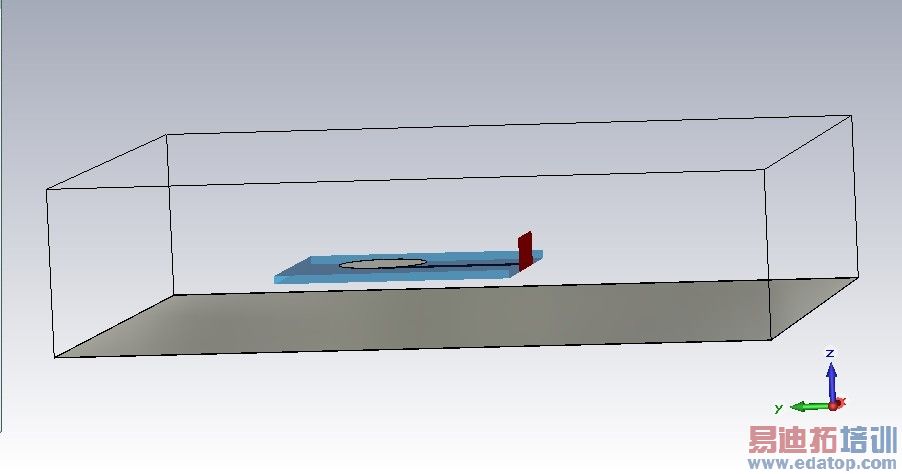

以CST自带example中的patch天线为例，在其下方放置一有限大小的金属板，考察其对天线的影响，其结构截图如下的

仿真结果貌似和不带金属板的情况没有可比性，S参数甚至感觉是不对的，请各位大侠指教
文件版本为CST2012 SP8，低版本的朋友或许打不开，模型结构简单，自己画一下附加的金属板亦可.
多谢！望多多指教！



目测你的天线模型缺少接地板，因为没有金属板的时候使用了电壁代替接地板



有接地板啊，patch天线自带的接地板啊，在你的电脑XX:Program FilesCST STUDIO SUITE 2012ExamplesMWSTransientAntennasCircular Patch中可以找到这个模型，我只是在地板下面又添加了一个有限大的金属板而已
@hawk8969 本帖提到的人: @hawk8969



我知道是这个模型，确实没有接地板啊



名字叫接地板没错，但是你没有将它接地，所以还不是接地板。



没有接地的做反射板的作用



好吧，我不管他有没有接地板了，就当它是个黑盒好了，不管它里面有啥
我就是要在它下面放一个金属板，然后探究这个金属板对天线的影响，我的目的可以实现么?



这个天线基本上就是上面的圆形贴片和中间馈电线的相互作用了，所以就不用管地板不地板了吧



你改动后的模型跟原来模型完全不同了，原来波导端口是加在中间馈电线和地之间，而现在你的波导端口是单独加在馈电线上。



额，那该如何才能实现我的目的呢？
