CST MWS中可以设置频域的平面波吗

录入:edatop.com     点击:
想仿真一个平面波对线缆的电磁耦合问题,看到CST MWS中波形都是时域信号,想问问可不可以设置频域信号,比如说幅度为1V/M在频率10kHz到400MHz的频域信号,如何设置?



只要频率范围设置为0-400MHz,CST默认幅度为1V/m



这个就是1V/m的频域信号对应的时域信号?





    你想要得到哪个频点的结果,设置监视器就可以了




    大神,我想看一个频带上的结果,想设置一个平面波激励,平面波是频域波形,在整个频带上幅度是个常数。想问下CST怎么设置这样一个平面波

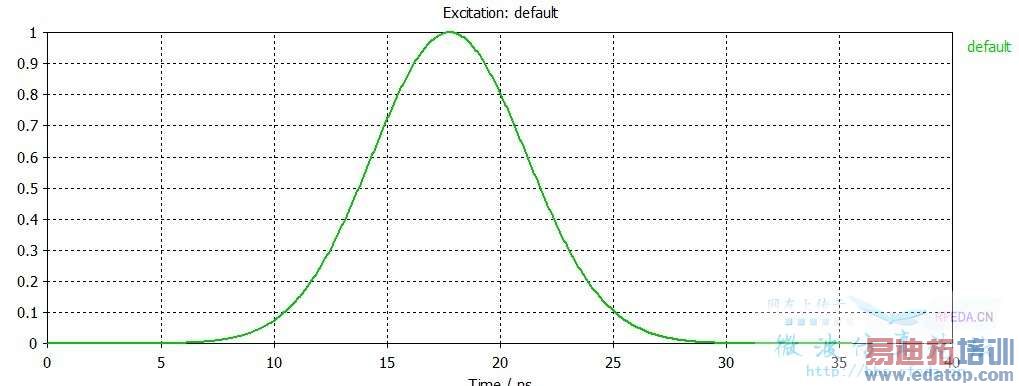

    你可以设置时域上的型号,再用后处理操作进行归一化。




    你得到的各个频点的电场和磁场都已经是归一化的了




    你是指的CST探针的频域结果是归一化的吗?我就是想设置一个对应频域是一个幅值为1的信号,这样是不是不行啊?




    什么意思,能够讲的清楚一些吗,频域上幅值等于1的信号时域上是不是一个Sa函数信号?




    hawk8969已经说了,各个频点的电场和磁场已经归一化了,所以直接得到你所说的频域信号。
