CST MWS仿真磁共振鸟笼线圈问题

CST MWS帮助文件《Time Domain Solver Performance Improvement》。

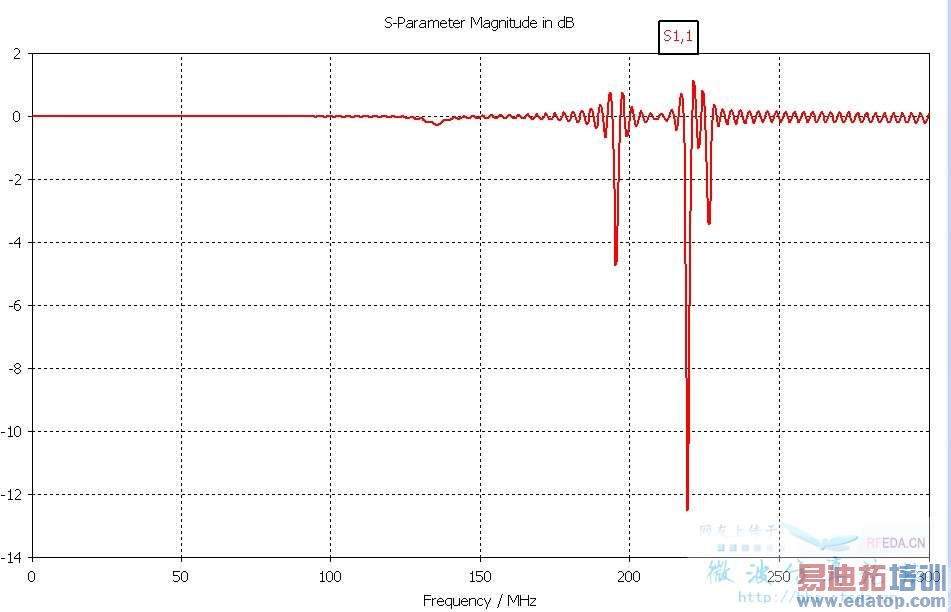

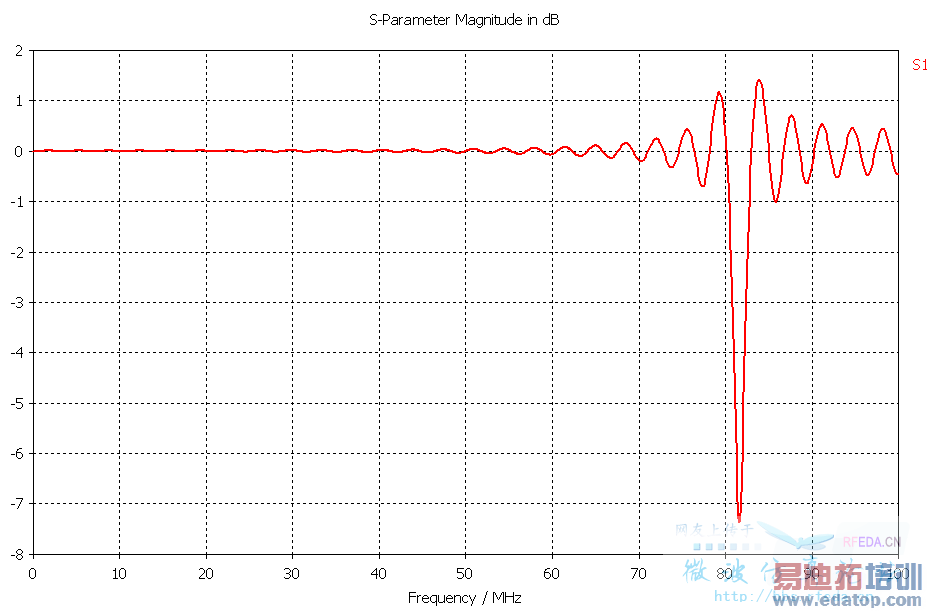

因为仿真完后时间信号没有完全衰减到零，就会引入截断误差，S参数中引入纹波。

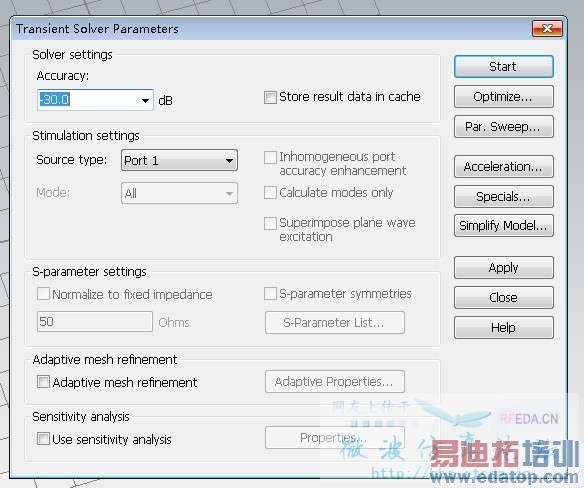

谢谢你的回答，我设置的精度是-30dB，见下图：

你的时间信号是怎么样的？发出来看看

谢谢你。
我详细给出仿真过程：

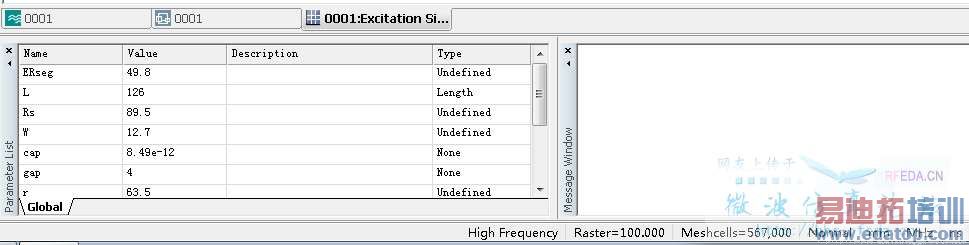

采用激励信号是：

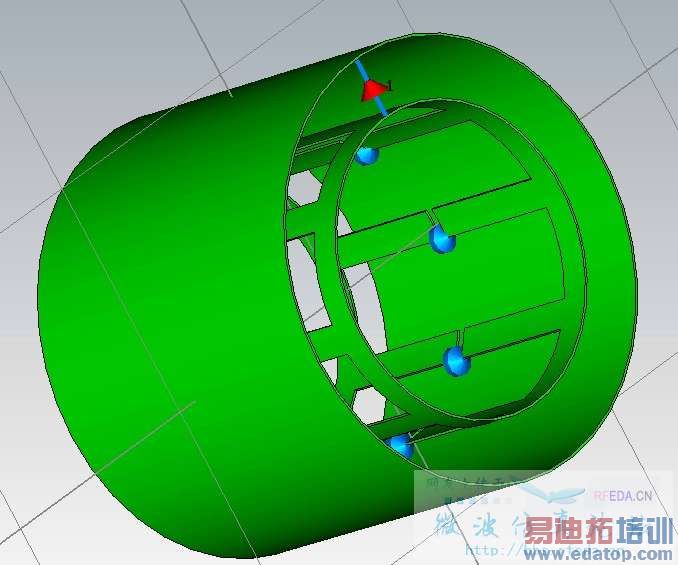

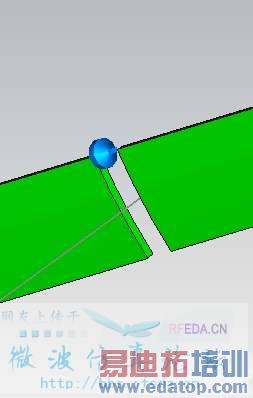

上面的模型端口是加在线圈和RF shield之间，基本设置见下图：

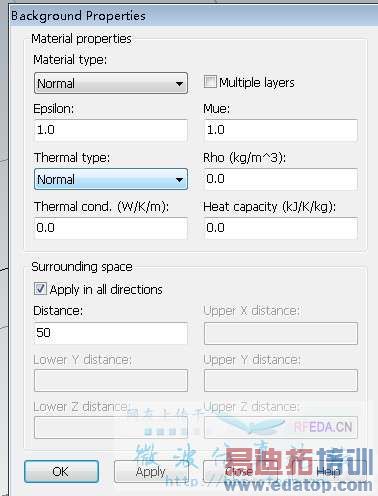

背景：

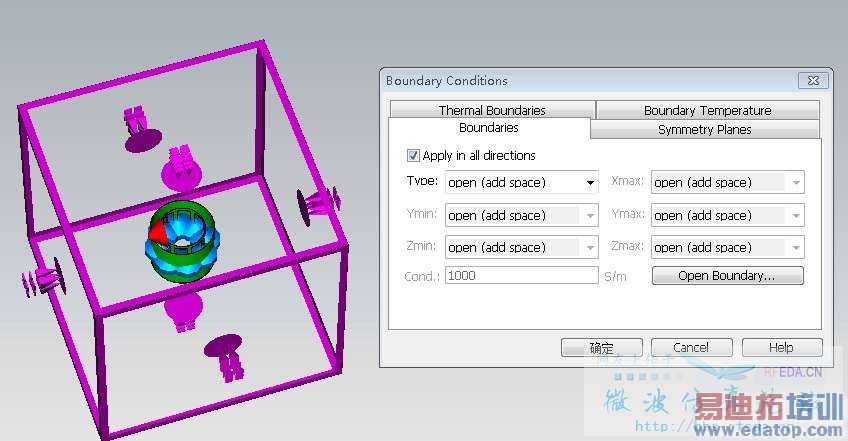

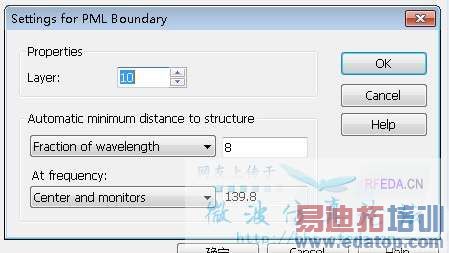

边界选择：




你把精度改为-80dB，脉冲数改成100试试。



我觉得因为鸟笼线圈也算谐振结构，所以能量衰减很慢。平时我设置-30dB都需要很长时间，设置为-40dB需要时间会长很多。倘若设置为-80dB的话，可能根本不收敛了。我观察了一下，能量收敛曲线的包络与负指数函数【exp(-t)】很像,到后来几乎是水平的。
