如何在CST MWS中设置非色散的损耗材料
录入:edatop.com 点击:
在CST MICROWAVE STUDIO中如何设置一个介电常数为3.5+0.2i的带损耗材料? 不需要有色散性质,在所有频率范围内epsilon都是常值。
本来想直接给epsilon赋值,但貌似不能输入负数,i会默认为一个需要赋值的全局变量,而不是虚数单位。
后来想用material里的介质损耗正切值,但发现无论是const conduct 还是 const tan delta,两个模型都是频率的函数。
求解,谢谢!
本来想直接给epsilon赋值,但貌似不能输入负数,i会默认为一个需要赋值的全局变量,而不是虚数单位。
后来想用material里的介质损耗正切值,但发现无论是const conduct 还是 const tan delta,两个模型都是频率的函数。
求解,谢谢!

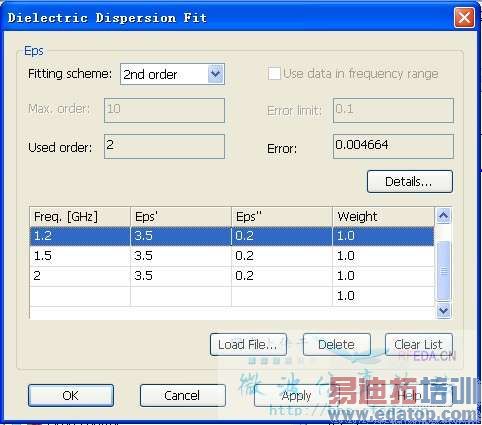

在这里面设置:
恩,谢啦,按照你的方法作了,虽然还是有点误差,不过已经比用别的模型靠铺多了
跟损耗角正切的区别是?
您好,我想问一下,为什么我用自定义时实部可以设置为负数,虚部就不能呢?fitting scheme这里有什么特别的要求吗?谢谢您了。
