CST MWS仿真结果field energy问题
录入：edatop.com 点击：

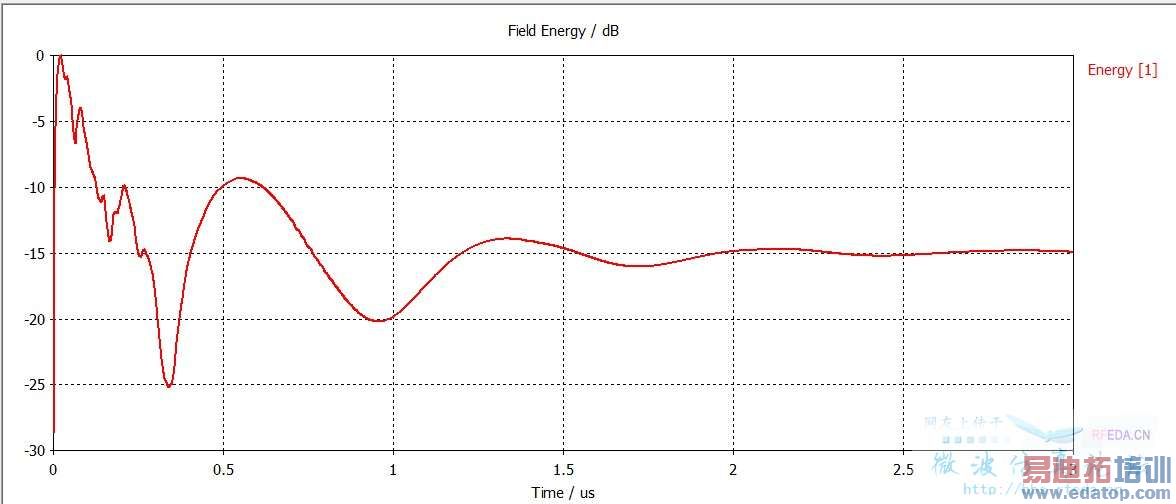

我设置的是-30db，设置的脉冲数为80。查看仿真结果里的field energy，发现能量最后维持在了-15db。这是说明仿真结果没有收敛吗？从图上看到刚开始不久后，能量有到达过-25db，但是后来又上升了，这是什么意思，是我脉冲数设置得太多了？最后维持在-15db，是表示仿真收敛了，只是精度不够而已吗？谢谢！
能把你的文件或者结构发上来看看么？
好，模型上传了，我仿真了好久。谢谢！
你看看你的激励信号。你的激励信号是这个形状的，能量肯定是这样的了。
学习了。
谢谢你的回答！判断仿真结果是否收敛的标准不就是能量小于某一个值吗？难道能量小于30db或更小这个标准只是针对某些信号（最后稳定于0的）。对于类似这种激励信号，cst是怎么判断仿真结果收敛的啊？谢谢！
只要不是unstable，就是收敛的。剩下的就是收敛的好或者更好而已。
谢谢管理员啊！这个unstable是在message window里会显示的？
对于这种信号，激励结束仿真结束了
是。
