仿真计算目标一维距离像

求高人指点。本人正利用CST软件的物理光学法仿真计算电大尺寸的RCS，目的是想利用获得的目标RCS及相位信息，获得目标的一维距离像。下面以简单的二面角为例进行说明本人仿真的方法和步骤。

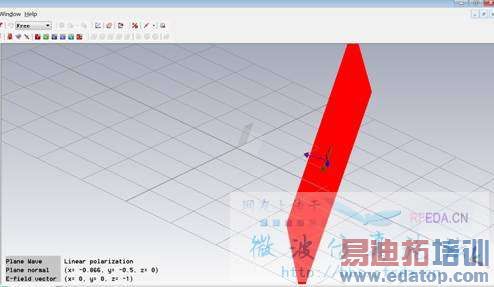

1：模型(此模型为电小尺寸)

目标尺寸长宽高均为0.24m。入射源为平面波，方向phi=30°，theta=90°，

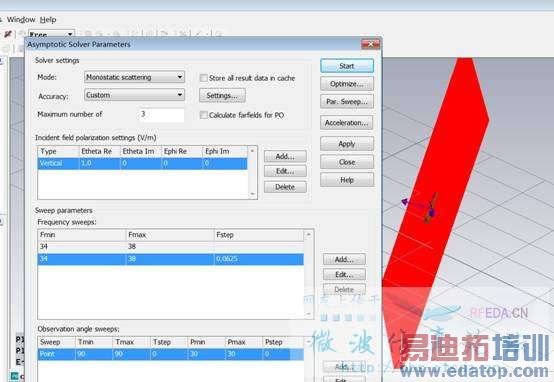

2仿真设置
采用单站仿真，入射场极化方式为垂直极化，扫频为34GHz-38GHz，步进是0.0625GHz，一共65个频点。观察角和入射场一致phi=30°，theta=90°

3.仿真结果

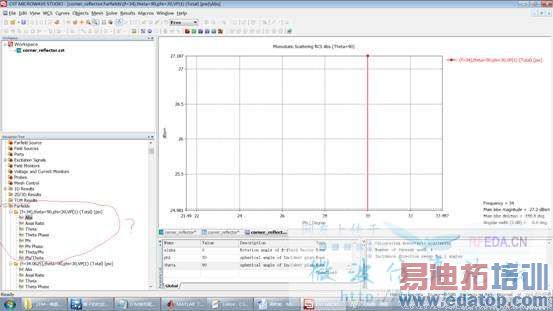

farfields里结果如上图所示，以34GHz为例，仿真得到的结果一共有8项，分别是
abs,Axial Ratio,Theta,Theta Phase,Phi,PhiPhase,Theta/Phi,Phi/Theta.
个人理解分别是abs代表总的回波的幅值,Axial Ratio轴比，是描述极化的程度的,Theta代表Theta方向回来的幅值 ,Theta Phase代表Theta方向的相位,Phi代表Phi方向回来的幅值,Phi Phase代表Phi方向回来的相位,Theta/Phi和Phi/Theta就不明白是什么意思了。
其值分别为abs

本帖提到的人: @EDATOP



不懂RCS。
CST MWS帮助文件《Farfield Plot Overview》。



指Theta与Phi之间的比值。
