CST MWS波导端口只能平行于坐标轴吗？
录入：edatop.com 点击：

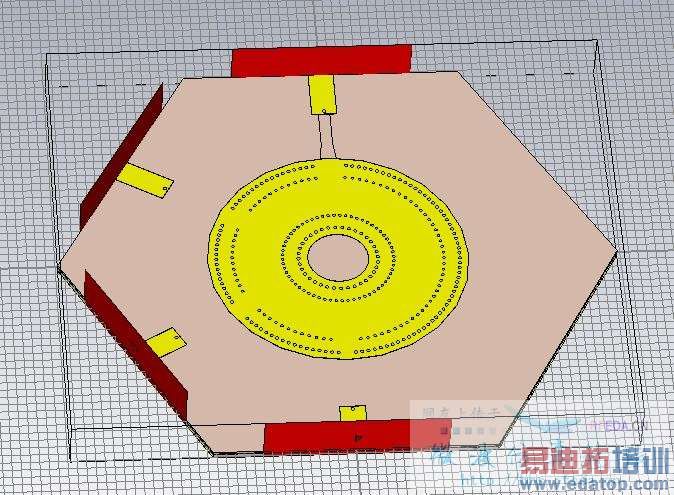

rt，想计算一个模型，有4个端口，是一个六边形的结构，结果在仿真时出错说波导端口只能平行于坐标轴，那这种情况我该怎么去设置端口？因为要严格计算每个端口之间的相位差，所以尽量不要去延伸馈线。设置离散端口可以吗？
可以使用离散面端口，或者使用F求解器
谢谢，我试试离散端口
可以对波导端口先拉伸到坐标面内，在采用去嵌入操作试试。
你要看传输特性离散端口怎么看啊？还是波导端口适合，但是算法限定了端口必须平行于坐标平面，好像任何时域软件都是这样。所以还是想办法延伸端口满足要求的位置吧，至于延伸部分的影响可以另外建模单独仿真。
