偶极子天线的impedance问题
录入：edatop.com 点击：
请教一个基本的偶极子天线仿真问题，

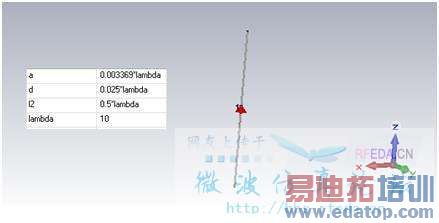

我建立了一个偶极子天线，参数如下：L=lambda/2, lambda=10mm, 谐振频率应该是30GHz.

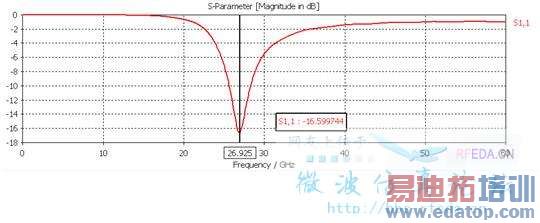

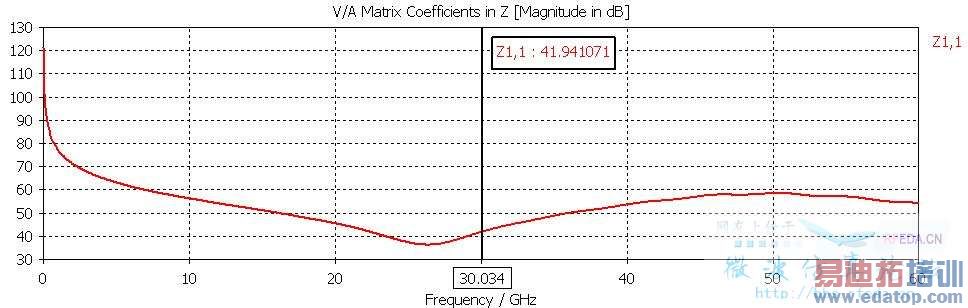

仿真完毕，得到s11，z parameter， 如下。我的问题是：为什么impedance不是理论给出的73+j42 ohm? 而且相差甚远？
我建立了一个偶极子天线，参数如下：L=lambda/2, lambda=10mm, 谐振频率应该是30GHz.
仿真完毕，得到s11，z parameter， 如下。我的问题是：为什么impedance不是理论给出的73+j42 ohm? 而且相差甚远？
你这是dB显示。显示实部和虚部看看。
同问，仿真得到的谐振频率不是30GHz是因为偶极子不是无限细引起的吗？
我用PEC材料的wire仿真出来的结果是26.28GHz，还是不对呀？

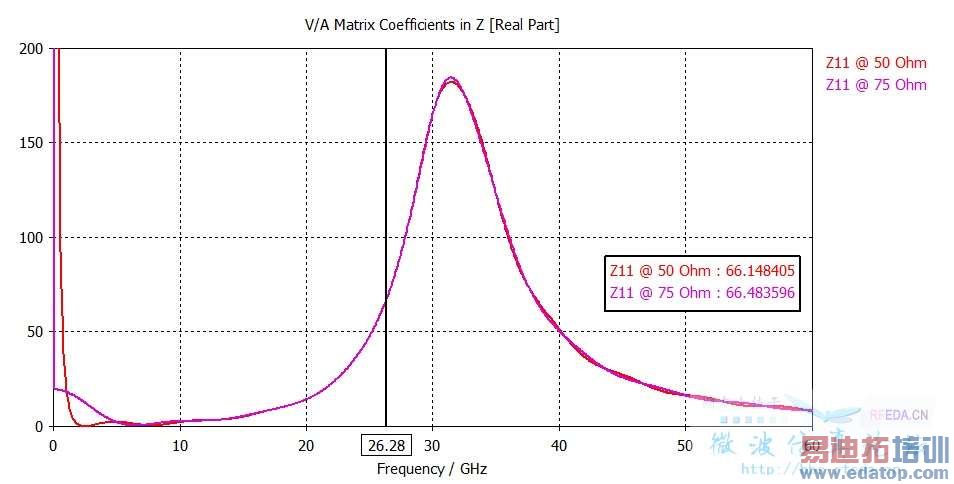

PS：阻抗在26.28GHz时是66.1-j19.5，在30GHz时是165.3-j34.9，也不对
我觉得应该有关系吧，输入阻抗是不是和端口阻抗有关系呢
用的是50欧的Discrete port

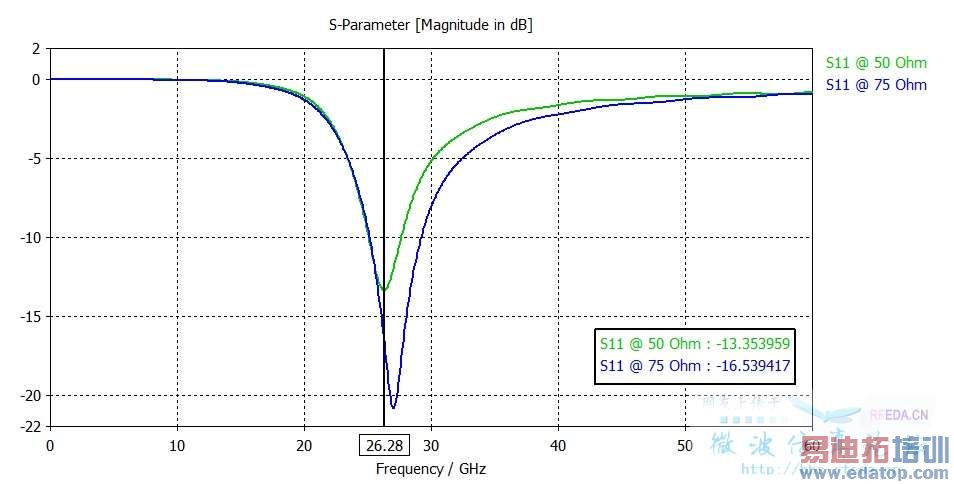

改成75欧S11 有变化，但Z没有多大变化
我认为Z是根据天线结构算出来的，S11是考虑到Port impedance后计算而得的，不知道对不对
