CST错误-仿真半波振子

录入：edatop.com 点击：

在仿真半波振子的时候，出现如下错误：
     port number 1is filled with metal . Maybe the background material is defined as PEC!
      不知道这是什么原因？我看了一下背景材料，是Normal呀？
     请问这个错误这是什么原因呢？
  上传了CST模型，  请大家指教！

增加网格密度

springrc说得对，模型用的mesh数目太少了。同轴馈线结构只有边界有两条mesh line，在同轴线区域内两个staircase被强迫设置成为了PEC属性，所以系统才会提示你端口被金属完全填充了。

只需要最少增加一条mesh line，就可以避免这个错误。在central probe（feed1）上设置local mesh propertes中的“Maximum mesh step width”的“Dy”为1.6。

CST帮助文件里提到了一些常见结构的mesh初始设置（Recommended Initial Hexahedral Discretizations），同轴线是这么讲的：
The following picture shows the coarsest recommended discretization for a coaxial structure as it may, for example, be used as initial mesh for adaptive mesh refinements:

Make sure to adjust the Mesh line ratio limit parameter so that you have mesh lines at the center of the coaxial structures as well as at the inner and outer radii.

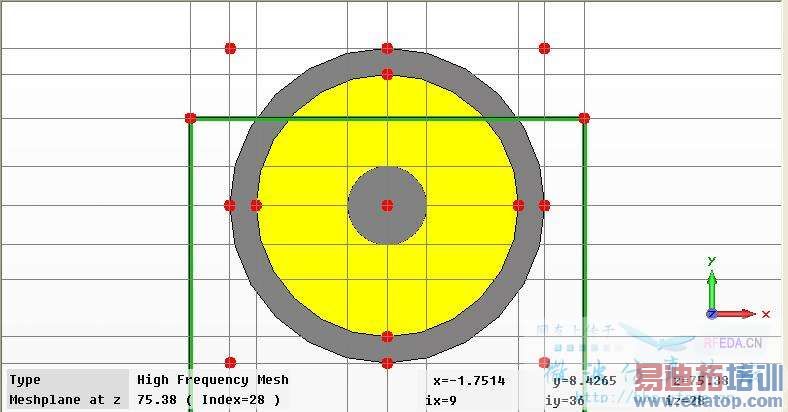

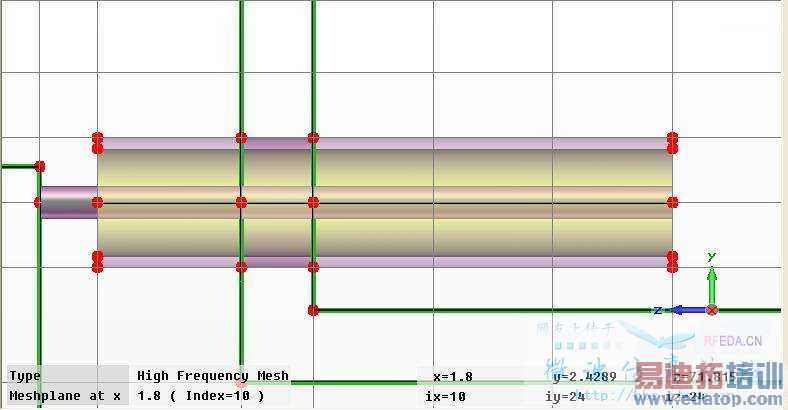

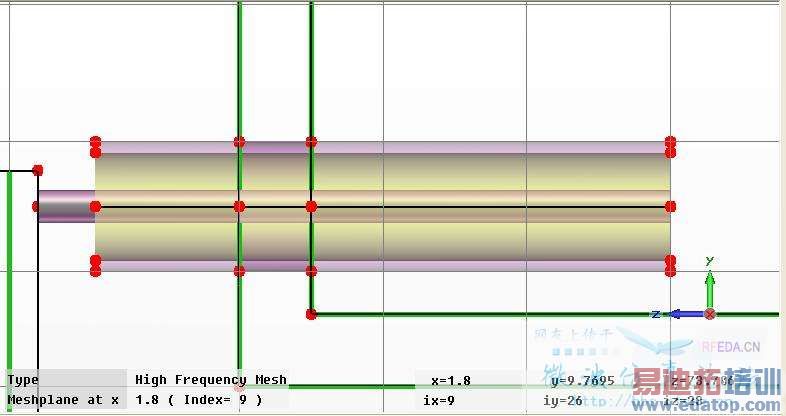

针对你的结构，CST建议的mesh设置应该像下面图示的这样。其中Central probe（feed1）：Dx=0.45，Dy=0.45，手动添加了四个fixpoint。Outer metal（coax_out）：Dx=0.3，Dy=0.3。

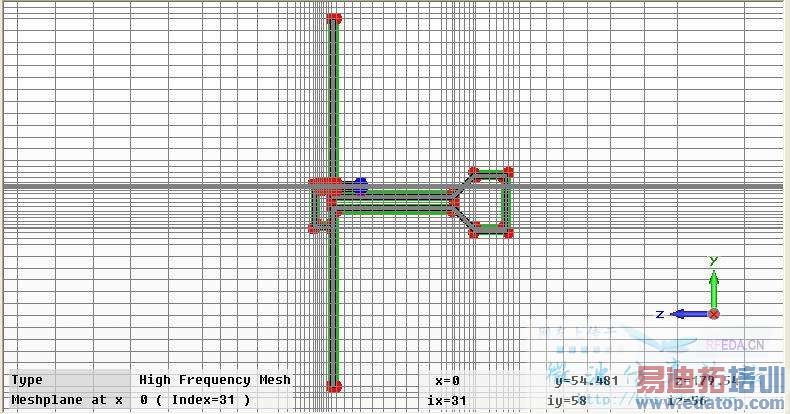

这样设置的总mesh数目是52780，minimum mesh step是0.3。在这个基础上可以运行adaptive mesh refinement或者手动增加mesh数目以获得更准确的仿真结果。

如果使用Adaptive Mesh Refinement，运行结束后的mesh数目是273524。

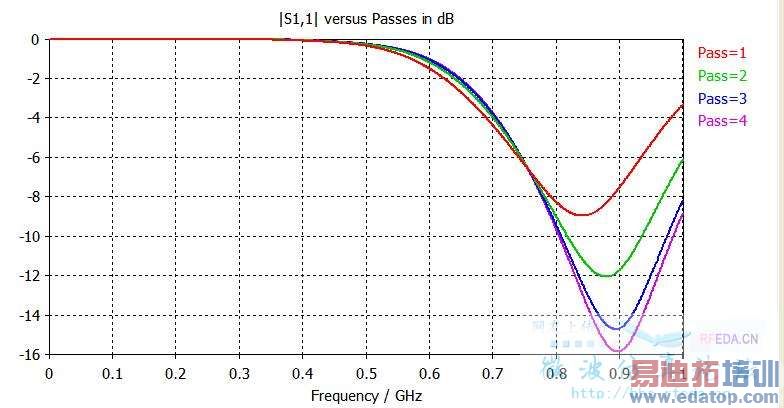

S11的改变如下：

PS1：尽量使用template来设置模型的基本参数。楼主的模型里面时间的单位还是“s”，应该用“ns”。
PS2：打包模型文件尽量使用archive操作，毕竟不是每一台机器上都会安装商业解压软件。
