CST的S参数图有问题
录入：edatop.com 点击：

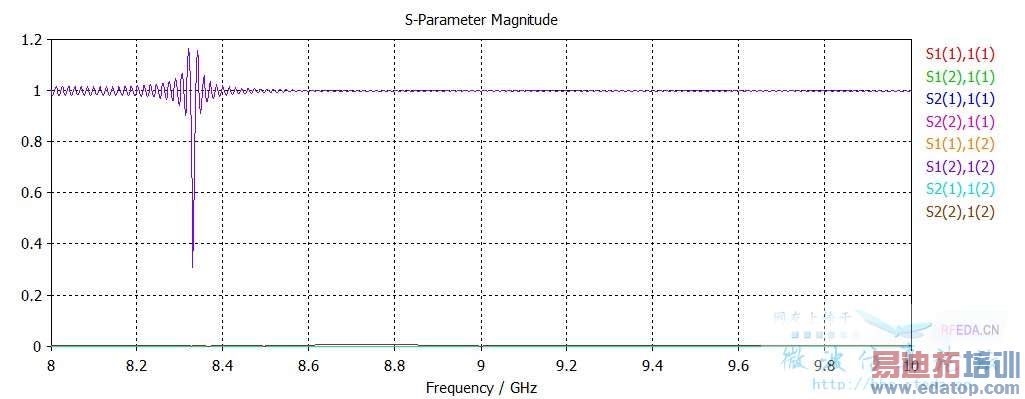

这是同轴转换器中第二个模式的反射特性图，请问这个图为什么会是这个样子的啊？这是发生谐振了吗？怎样让其反射曲线平滑一点？求大神指点
能上传你的CST文件么
这肯定是出错了，S11大于1，难道你仿真的是一个有源器件吗？
也有可能是谐振了，导致结果不准确
[attachment=58371]
还有就是这个仿真的时间有点长，是不是网格设置不正确啊？
看了下你的模型，建议将边界条件都改为电壁，因为你的背景材料是PEC，open和电壁就一样了
我想主要是模式2的计算时间比较长，产生了震荡，不能只设置一个模式么？
对，我可能设置错了，不应该是open的。谢谢哈！
我的端口设置了两个模式，但在仿真的时候只仿真第二个模式的S参数，主要是想看一下结构中高阶模的影响。顺便问下，仿真的时间还与模式有关吗？谢谢哈！
有关啊，如果仿真的模式能量衰减很慢的话，就会仿真比较长的时间
一个模式的能量衰减速度与什么有关啊？
