CST MWS仿真的反射系数S11大于1?

录入:edatop.com     点击:

反射系数为什么会大于1啊?

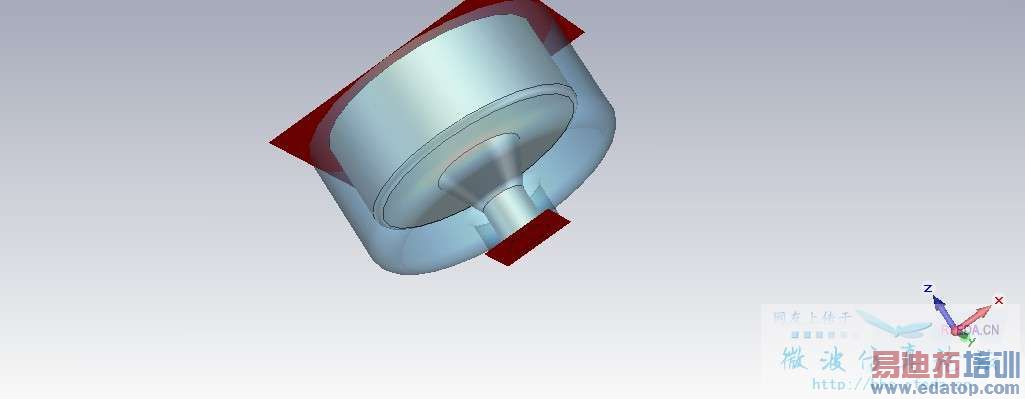

我的模型为下图

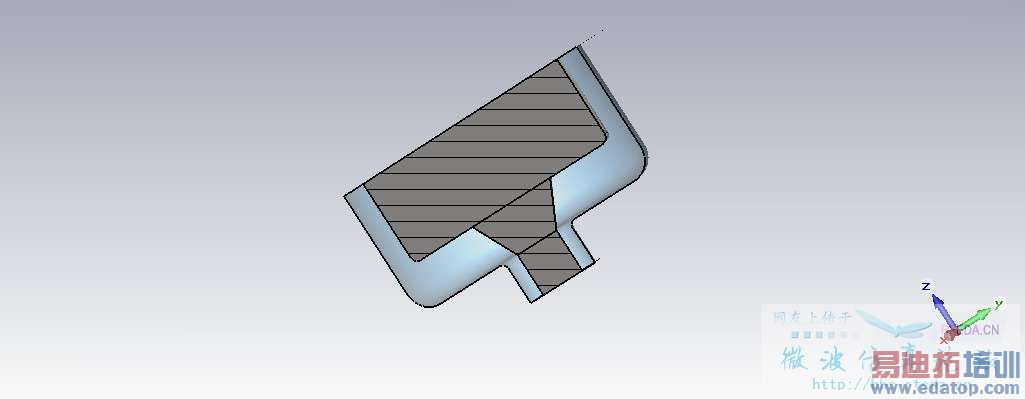

其剖面图为下图




截断误差太大,并不是S11真的大于1。
CST MWS帮助文件《Time Domain Solver Performance Improvements》。




谢谢哈,我再试试



可能存在强谐振结构,过一下AR-filter 就好了




请问怎么过啊。没用过呢




点菜单results->time signal calculations->AR filter



result-> time signal calculations-> AR filter for port signals. 具体的算法和理论计算你自己google好了




嗯,好的,学习了。
