CST仿真单极子天线方向图为什么与文献有差别

录入:edatop.com     点击:
和文献中的单机子构建相同的模型,为什么和文献中的方向图不同,求大神指点!
上图为CST仿真结果[attachment=58149]
上图为文献结果[attachment=58150]
文献原文和单极子天线模型见附件




看了你的设置,大致没问题,应该是显示设置的问题。

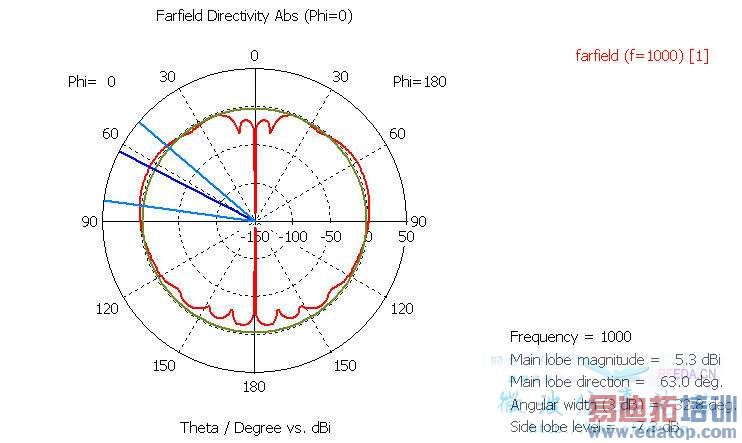

使用默认设置显示的方向图如下:

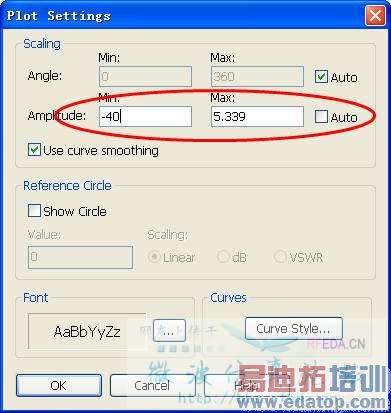

    在视图上点击右键并选择plot properties,进行如下设置:








      谢谢大神!请问给amplitude这一项规定范围会对结果准确性造成影响吗?



      不会对结果造成影响,只是修改了视图而已。



      4楼正解,只是修改显示而已




      这个参数是调节视图的什么因素?或者说我该根据什么来调整这个参数?因为不懂这个参数的话我一般直接选取默认的




      就是调整显示范围

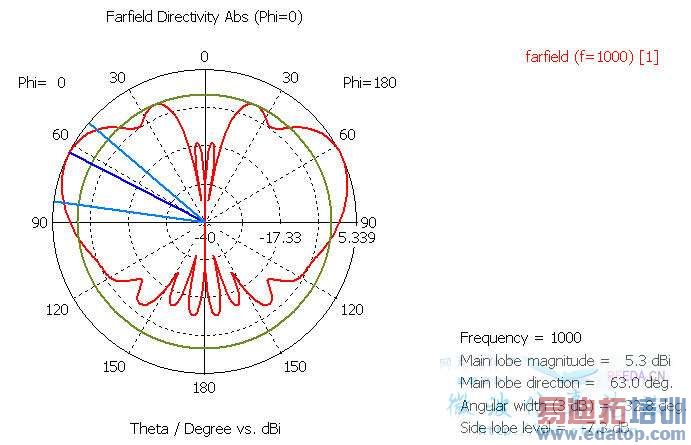

      简单来说,就是调节显示的最大值和最小值,你看你自己的那个图,外围是角度,同心圆表示dBi增益,默认是50dBi到-150dBi,这个跨度很大,所以你的方向图看起来会很园很平滑,当按照hawk8969的方法设置后,将显示范围调整到5.339dBi到-40dBi,这样看起来就没那么平滑了,其实方向图还是没变的。




      在0 度和180度附近不是有-140dBi的值么?人为选定选定范围这就相当于将这些值给去掉了不显示,那这种不会影响结果准确性?
