CST MWS网格设置上的麻烦

录入:edatop.com     点击:
各位好!我设计的是卡塞格伦天线,在网格设置上有些问题:




在mesh summary中我设置的nx ny 和nz分别是260 260 和400多的,这个是不是就是我提示错误的原因啊 该怎么改啊?



没有模型怎么看?

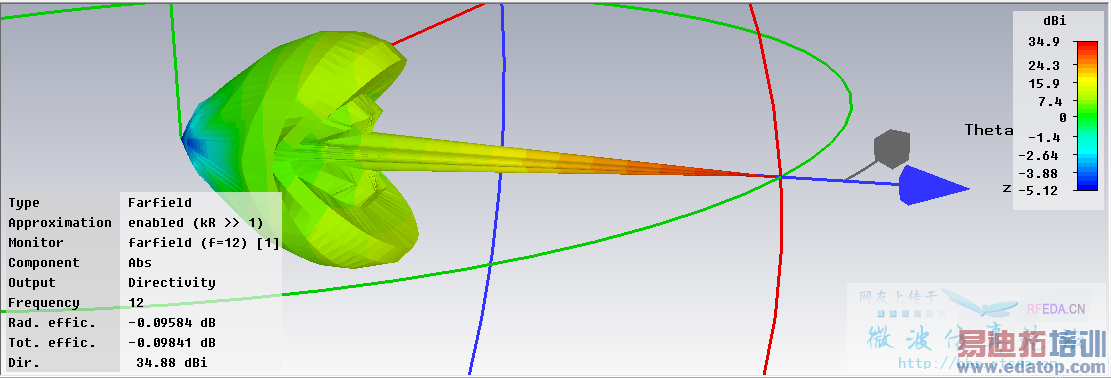

是这样的 我做的仿真farfield就不是个球体 应该是个天线大锅那样的啊请指教 方便的话加我扣扣吧 271775919



你的模型怎么没有频率范围?

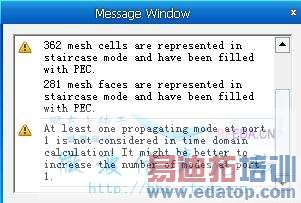

恩?我设了 是10到14Ghz的仿真出来图了就是效果很不好 提示还说 最好增加port1口的模式数 没有报错停止 只是些提示 就是远场图不理想是这样的



你网格设置没有更改么?直接就10/5/10开始仿真的?



改了 改成的10/10/10还在special里把1000改成1了 但是现在还是提示有网格数目错误 只是不是原来的数了



建议先将反射板去掉,仿真出喇叭和小反射面的方向图,然后再使用I求解器,仿真方向图照射反射面的结果



这么复杂 我刚入门 有点听不太懂 我看看书试试吧 多谢了!
