CST MWS高阶模激励方式

录入:edatop.com     点击:
高阶模一般用什么方式激励?还有就是在一个已经调节好的结构中,只存在主模TEM模,可不可以通过在结构加入立柱或者其他结构来产生高阶模呢?具体怎样产生的呢,或者谁能推荐关于这方面的资料。谢谢

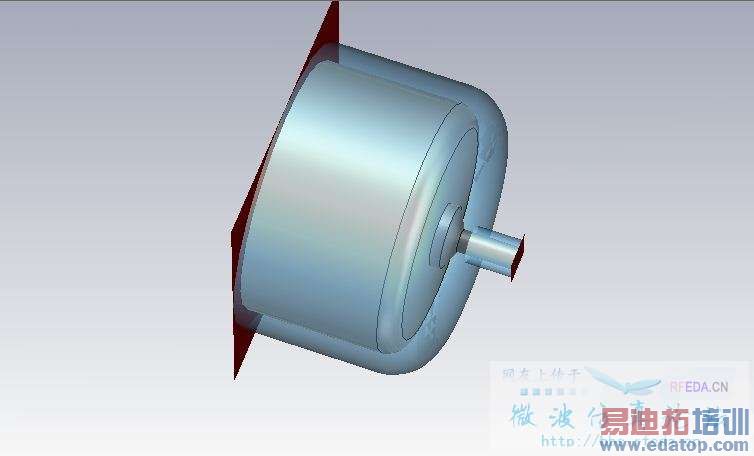

我的模型是这样的(如下图),想在径向线部分激励 起高阶模,可以在径向线的某个位置处加入立柱或者其他结构实现吗?



可以参考如下帖子中我的回复
/read-htm-tid-87213-ds-1-page-1.html#1213423
首先你这如果是个单导体结构是不会产生TEM模式的。只有双导体结构如同轴,平行双线才会有TEM模。
任何阻抗的不连续性都会带来高次模式,比如上面结构中口径的变大,包括你说的凸台都会产生高次模,但如何产生你关心的高次模,并且准确测量,这不容易做到。




有没有那种规律,就是什么方向或者结构能够产生TE高阶模;什么结构能够激励起TM模。有什么资料专门讲解高阶模激励的吗?谢谢




我的这个结构已经调好了的,高阶模已经被抑制了,只能传输TEM模。现在想在不改变结构的条件下,通过其他方法,在大同轴与小同轴之间的径向线部分激励起TM、或者TE高阶模。可以通过加入结构吗,还有其他方法吗?谢谢。



如果你说看书,可以参考Colin的导波场论,但那太复杂了。
你可以把你的问题再具体一些,到底产生高次模即可还是要产生某种模式的高次模。你已经调好了结构,是要衰减掉一部分能量吗?
加入结构带来不连续性势必产生高次模,但是不是你要的那种模式,可就不好说了。




不要太复杂,只要是能产生高次模就行,而且知道是怎么产生的,是TE还是TM。一般可以往里边加什么结构啊?




不是某周模式的高次模,只要是高次模即可
