CST MWS柱面共形微带天线的端口该怎么设？

各位好，共形柱面微带天线，如果用微带线馈电的话，端口该怎么设置？

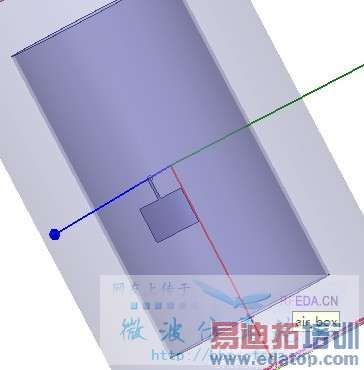

因为是贴在圆柱面上得，所以微带线要设端口的地方是带弧度的，请看示意图（图是HFSS，请版主大大别再移到HFSS版块了）
原来是用HFSS仿得，但端口一直设不好，所以转投CST，请问各位CST可以仿这个模型吗？用离散端口还是波端口？：



只看图的话，离散端口。



弧度应该没什么影响吧，把矩形端口设大一点，覆盖住足够大的区域就行了吧。给个带尺寸的示意图吧，我来试试。



现在还只有hfss的模型，cst建模刚刚开始时，建好了把文件给你，行吗？



好像不行，我把模型文件放上来，您试试？



看到你的模型了：
建议1：端口是平行于轴向，所以它是平行于地，设置方法可以完全类似于平板微带结构。段口-z方向低于地（GND）的部分对你的基模分析应该没有影响，可以缩短。
建议2：模型可以大量简化，圆筒部分太大，缩小后对于仿真结果影响不大。设计阶段可以缩小，后仿真时再加入，比较一下结果。
建议3：mesh的密度可以在调节以下，往往这是优先考虑的因素，否则
建议4：可以比较一下不同段口（矩形，离散）的结果。希望差别不大的说。
建议5：我试过段口与径向平行，适当增大矩形段口大小可以得到需要的数值。和你的第一个图是一致的。
