CST MWS中如何查看圆极化天线轴比问题
录入：edatop.com 点击：
我按照网上所能找到的资料画出模型的轴比跟文章中的根本对不上啊，我想知道cst中到底如何查看一段频率上的轴比而不是单一频率上的。

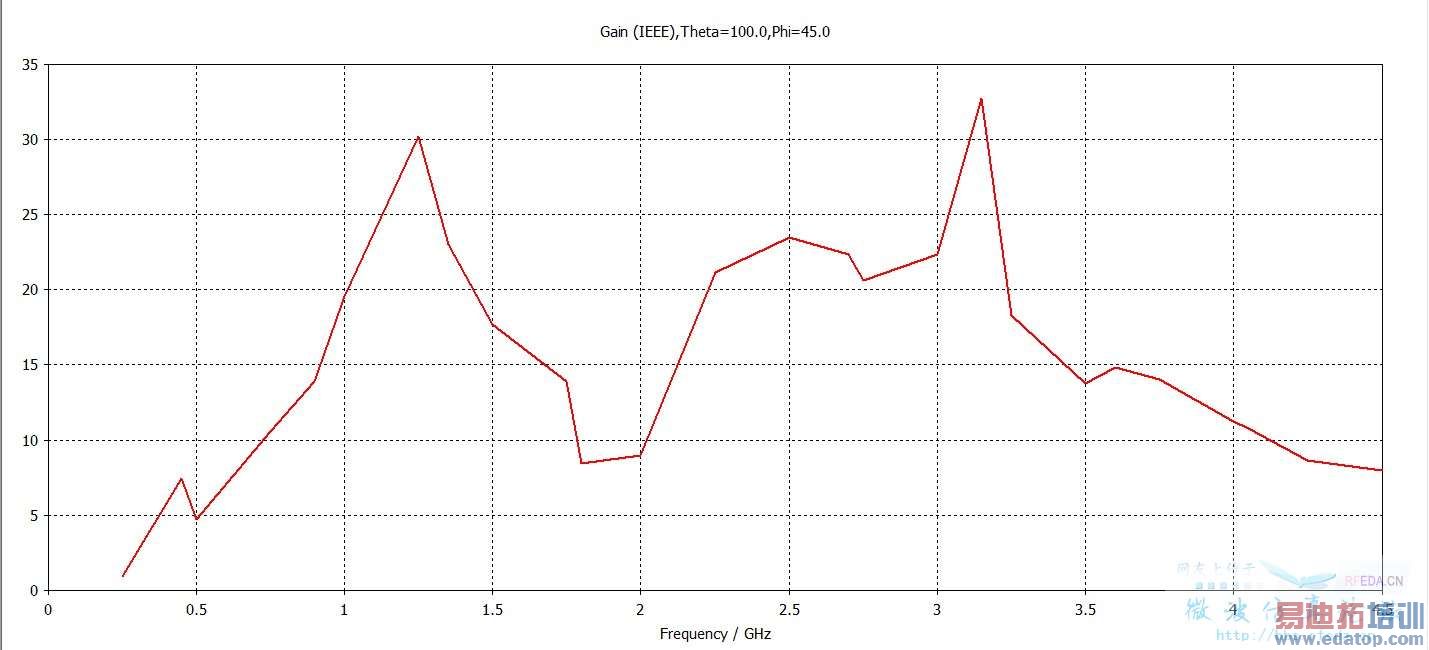

先从Mcros>Farfield>broad farfield monitor设置一个频带，仿真结束后从template based postprosessing>1Dresult>farfield(broadband) 从中设置singal direction然后component里边有轴比一项 选择之后生成。
按照这个出来的结果根本就是错的。所以求助如何得到
谢谢大家帮助
先从Mcros>Farfield>broad farfield monitor设置一个频带，仿真结束后从template based postprosessing>1Dresult>farfield(broadband) 从中设置singal direction然后component里边有轴比一项 选择之后生成。
按照这个出来的结果根本就是错的。所以求助如何得到
谢谢大家帮助

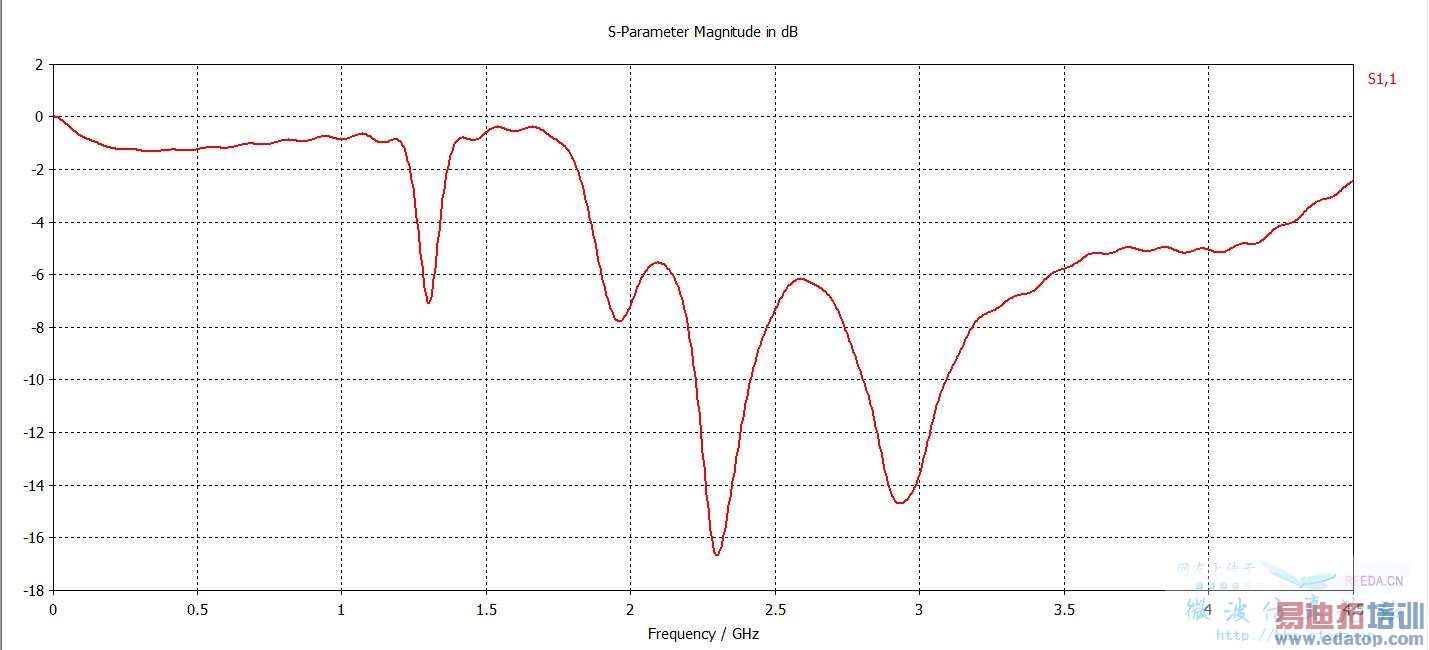

貌似天线的性能也不咋地啊，，，
你的theta角和phi角设置好了没？一般设置为0°啊，也就是天顶方向
是啊，正调着呢，差了5个db，不知道怎么调呢还
你的天线主辐射方向是什么？设置对应的theta和phi，一般都是看主辐射方向的轴比
在远场仿真结果里设置成圆极化分量后，里面就有轴比结果，而且是空间任意方向都有。
这篇文章我刚好看过 你仿真出来的结果和文章挺吻合啊 文章用hfss 仿真的 有差别是正常的 只要趋势一致 就可以了 你可以用HFss 仿真试试
