CST MWS两臂正弦天线s11和vswr问题

录入:edatop.com     点击:
3G-15G两臂正弦天线仿真
没加反射腔的s11基本小于-10db,vswr也还好
加上反射腔后两个参数都不行了
求帮助解决
直接上附件了



压缩文件打不开,无能为力
只能说,S11就是VSWR,只是经过了运算,S11不好,VSWR肯定也不好



一般来讲反射腔都是窄带的,所以加上后阻抗带宽会受到影响




反射腔不是可以做成锥形的么



我又压缩了一下,再试试
不行的话给我个你的邮箱,我发给你
多谢帮忙!

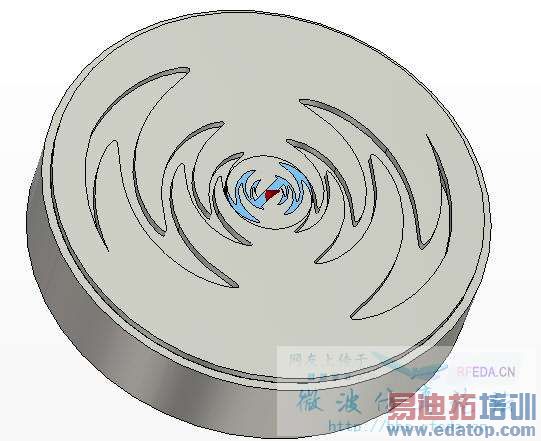

你的天线去哪里啦?就剩下两个洞。





    我是模仿一个等角螺旋的例子做的
    步骤一样
    是平面辐射器的问题吗?



    这个叫补等角螺旋天线,和正弦天线不一样。



    那正弦天线的天线面怎么建模呢?
    求教



    你不是已经建好了么,就在你说的S11比较好的那个背面加个反射腔就可以了啊
