CST MWS数据提取
录入：edatop.com 点击：
我想请问各位大神怎么样才能提取实验数据。
我已经模拟出来了银膜表面的电场的三维图，怎么才能导出三维图的数据。

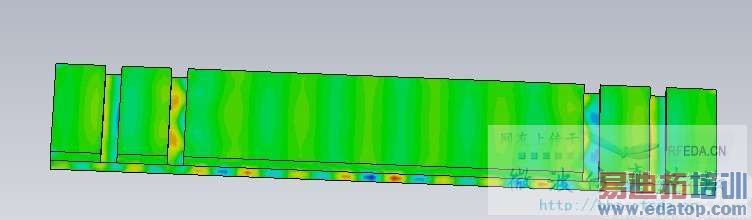

附图：上面黄颜色的是电场强度。求助……
我已经模拟出来了银膜表面的电场的三维图，怎么才能导出三维图的数据。
附图：上面黄颜色的是电场强度。求助……
导出什么格式的？
要定义一个观测面，计算该观测面的电场数据，在CST左侧导航树下，找到该数据目录，右键Copy，粘贴至Txt文档就可以看到电场数据了。
要是直接用File--->Export--->plot data的话，导出的是全部的数据（TXT格式的）。要是直接这样子导出的话，用origin也可以分别处理，但是处理有些数据的话会很麻烦，不容易选取了。这个该怎么办？
观测面？观测面怎么定义+怎么计算？求大神指导
我用3DResult on 2D Field 选择了XZ平面作为了一个观察截面，但是这个截面正好等于物体的横截面大小，我能不能把这个观察截面改大一些？然后我想把这个XZ观察截面的数据已TEX的格式输出可以吗？如果可以的话怎么输出？
