CST MWS材料属性设置

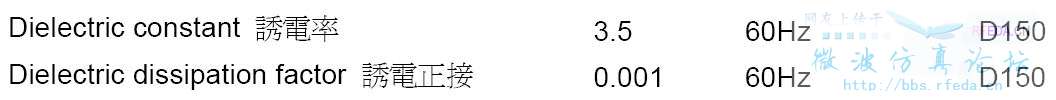

1.材料规格如下

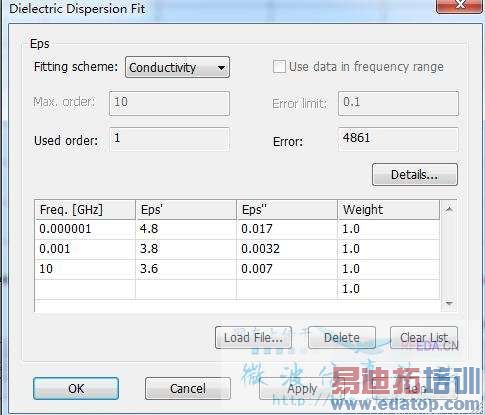

设置如下.

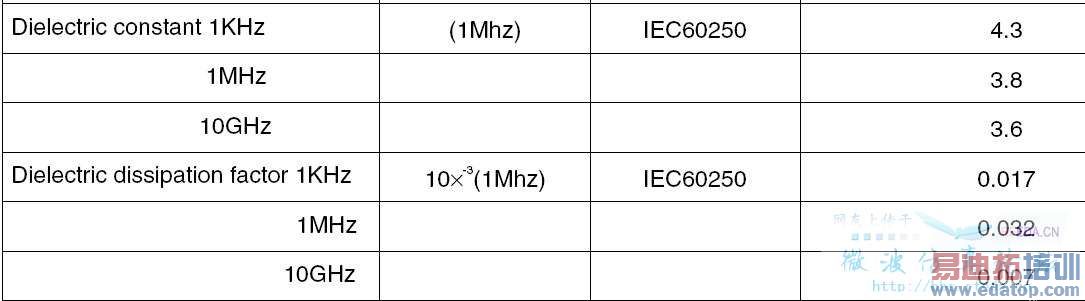

2. 第二款材料规格如下


设置如下

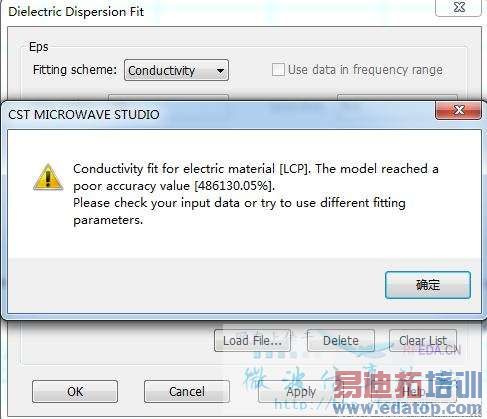

报错信息


请大家看看是否有误。谢谢大家.
报错信息该怎么处理.



根据您给的情况，我不知道那个60Hz的有啥问题，不过这种给Hz级参数的指标我还是第一次见，这是什么材料？干嘛用的？楼主做啥仿真？

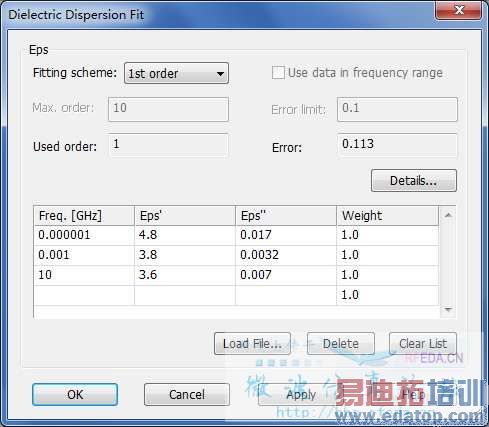

下面那个既然报错了，那根据参数得先找个不出错的，我不太清楚这材料到底是什么，但是我这样设置，至少没报错。

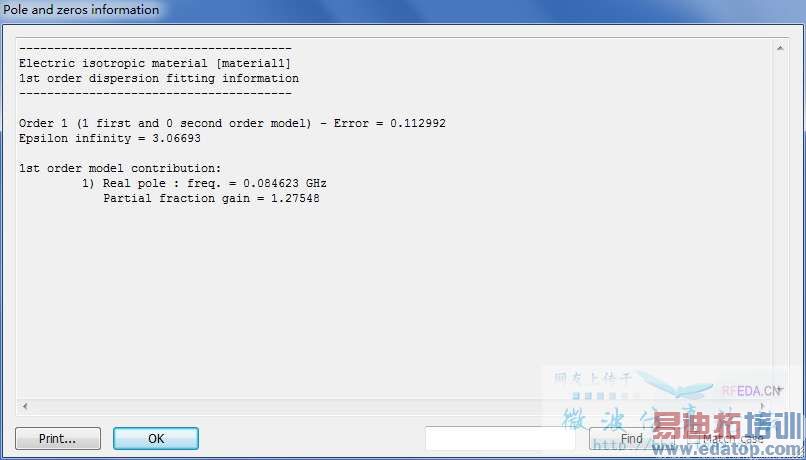

Error Details



谢谢管理员的解答.
1.第一款的材料为PBT是一款工程塑料.用来做连接器的介质材料(Housing), 用做连接器的仿真
LCP也是一款工程塑料. (液晶高分子聚合物)用来做连接器的介质材料(Housing)
烦请帮忙看看是否有误？该如何设置, 需要仿真的频率为07.5GHZ, 在材料属性里的频率为9.75GHZ.，Type选择的是Normall.
祝管理员和本站里的朋友新年快乐！



用的是什么软件？



你在设置Eps'和Eps‘’的时候，这两个是复介电常数的实部和虚部吧。你这样把电导模型的实部和损耗因子代进去了，应该本身就是不对的，我觉得你先根据已知的这两个，把它变成实部和虚部的形式，再来填吧，根据我的经验应该不会有问题。
