CST MWS模拟的表面等离子体

我想用CST模拟的表面等离子体，遇到了一些问题。首先，在材料参数的设置上，文献中只提到了：衬底Quartz（折射率是1.5）、silver film光栅（折射率是0.19+7.89 i ，它是由Drude模型得出的，具体Durde模型下的参数是：Epsilon infinity是1、Plasma frequency是1.37*10^16、Collision frequency是8.5*10^13）因为文中只提到这些参数，那是否在设置材料参数的时候，就只需填New material Parameters----->Dispersion的Durde mode就好了？
还有，我选择的边界条件是open，但是模拟的时候出现了错误。请教各位大神，谢谢



求助各位大神，在CST微波工作室中，复折射率怎么设置？
我想设置折射率为n=0.19+7.89i的情况，是Drude模型，参数见附图



我怎么感觉cst里面不能直接设置折射率，一般是其他的参数，像介电常数、磁导率什么的



折射率只是光学上的说法，含义和介电常数，磁导率是一样的
参考：http://wenku.baidu.com/view/a36435797fd5360cba1adbcb.html

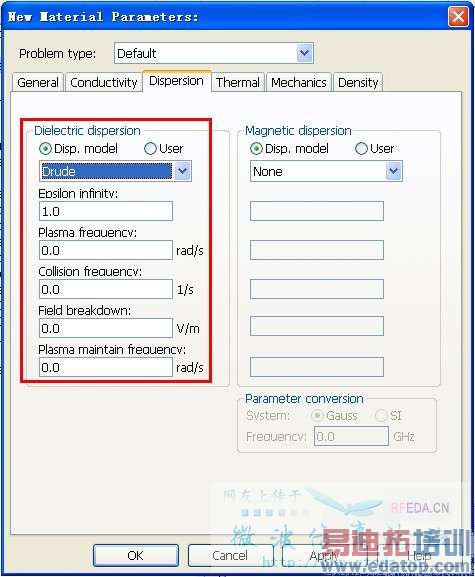

如下设置即可：







问错了，不好意思。我是做表面等离子体的，我是想设置材料的参数的，我点了New material之后，出来New material Parameters菜单，文献中提到的参数只有Durde mode、epsilon infinity是1、Plasma frequency 是1.37*10^16、collision frequency是8.5*10^13，材料的参数设置只需要这几个就ok了？




我是做表面等离子体的，用的是CST微波工作室我是想设置材料的参数的，我点了New material之后，出来New material Parameters菜单，文献中提到的参数只有Durde mode、epsilon infinity是1、Plasma frequency 是1.37*10^16、collision frequency是8.5*10^13，材料的参数设置只需要这几个就ok了？






CST的边界条件设置上的open、electric（Et=0）、magnetic（Ht=0）、periodic、conductoring wall、unit cell都是些什么意思啊？




帮助文件《Boundary Conditions - Boundaries》



是的。字数字数
