印制板上单线三米法辐射场（RE）的精确仿真的几个疑问
录入：edatop.com 点击：
小弟在学习这个算例的时候有个疑问，就是激励和电容添加的问题，如下图，中间的红色箭头是1V电压源激励：
问题一：CST中激励的添加，是不是只要将激励的起点和终点坐标放在你想添加的位置即可？例如本算例，是不是将激励的起点坐标设置在走线一端的中点，另一端坐标设置在GND上，模型就会默认激励和走线以及GND之间是电气连接的？
问题二：如果走线和地平面都是有厚度的，此时的激励和集总参数器件如何添加呢？是不是只要起始点设置在走线以及GND内部即可？

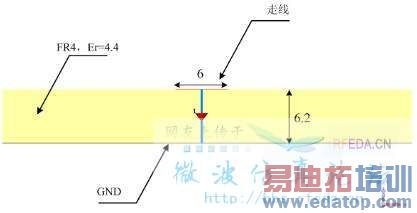

如图所示为走线级GND横截面，激励或者集总参数器件的起始点是不是需要设置在横截面的中心位置？
望各位大侠不吝赐教，不胜感激！
问题一：CST中激励的添加，是不是只要将激励的起点和终点坐标放在你想添加的位置即可？例如本算例，是不是将激励的起点坐标设置在走线一端的中点，另一端坐标设置在GND上，模型就会默认激励和走线以及GND之间是电气连接的？
问题二：如果走线和地平面都是有厚度的，此时的激励和集总参数器件如何添加呢？是不是只要起始点设置在走线以及GND内部即可？
如图所示为走线级GND横截面，激励或者集总参数器件的起始点是不是需要设置在横截面的中心位置？
望各位大侠不吝赐教，不胜感激！
