CST MWS离散端口电压和电流信号不协调？

录入：edatop.com     点击：

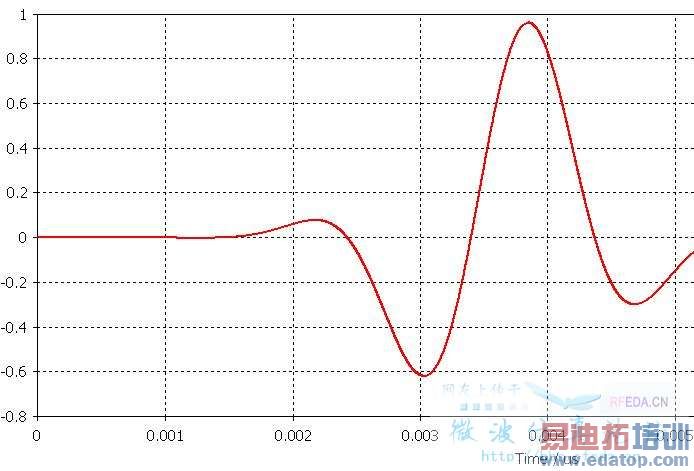

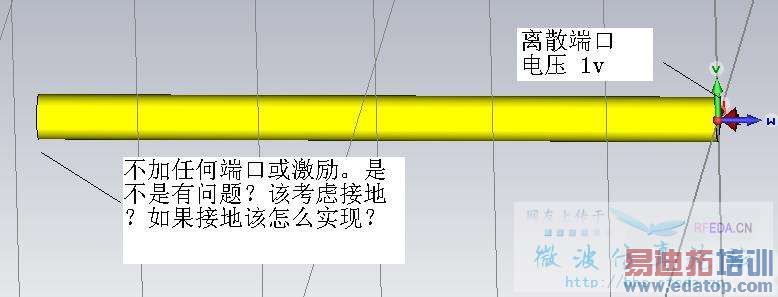

在MWS中仿真一根导线的辐射情况，导线一端使用离散端口，另一端什么都不加，离散端口设置一个电压激励（1v），高斯脉冲信号，进行仿真计算后，在1D Result中 查看离散端口的电压和电流信号，发现电流值非常小，和利用 电压/电阻 计算得到的值 相差很大，对这个问题很疑惑，难道应该在导线另一端接地，那该怎么实现呢？望高手解决，不胜感激！

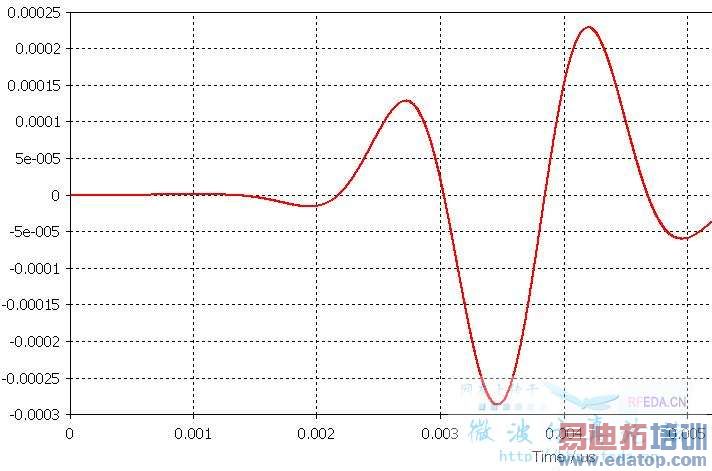

激励端口 电压（v）-----没问题





    端口电流 （A）————问题？





      模型上来吧

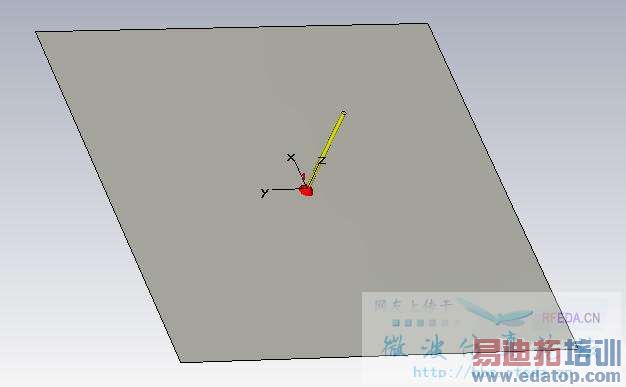

      里面有两个模型 ，2010版的，cable就是只有一个端口的情况，cable_withground是自己想的模拟接地，望高手指教



      建议你这样加





        非常感谢你的解答，你的意思就是在 导线靠近地面的那一端口施加激励？



        就是激励加在地和天线之间



        嗯，先试算下，看看结果怎样，谢谢 hawk8969



        现在我又发现个问题，离散端口电压源 计算时结果与设置电压时 两个点的距离有关系？网上不是说没什么关系吗？望解惑

        申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的CST视频培训教程。
