CST MWS瞬态求解器source type中excitation list的设置问题

录入:edatop.com     点击:
请教大侠:瞬态求解器中source type 中excitation list的设置问题
激励列表中的打叉设置,和下面的并发激励中的activate  什么设置有什么关联?
这又和 而图中的激励信号设置成默认参考激励有什么设置上的关联和影响?

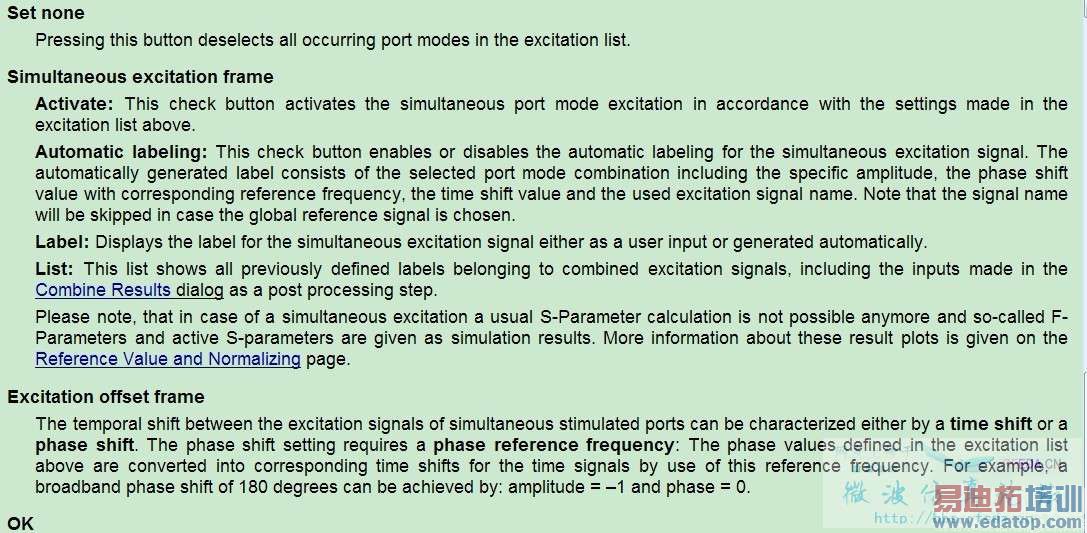

图三是excitation list 的help文件。我不太明白当中所说的并发激励的意思。谢谢大侠!









图1中激励信号源HCLK是自定义的激励。



我现在将并发激励去掉了(一图),但是仿真出现了错误(二图),,请教啊。







active选项是激活所有列表中的模式吧?帮助文件好像是这样翻译。
你的是因为后处理结果不能进行计算引起的,你前面仿真时做了后处理,再次进行的时候少了某些参数,后处理就不能计算了,所以出错



那要是上边的都模式框里都选中了呢?,如图1port2这样的(打叉)。跟后边的active选中,会重复吗?



上面的一个个端口打叉,表示该端口参与激励。
下面的active不打叉,表示上面打叉的端口一个一个激励,仿真打叉的个数次。
下面的active打叉,表示上面打叉的端口一起激励,仿真一次。



你出的“错”跟端口设置没关系,都是后处理的问题,重新设置一下后处理的内容就行了。



请教,default 激励(reference signal) 是一定要加的吗?

    申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
