CST MWS天线设计

录入:edatop.com     点击:
有没有人能帮我调整印制倒f天线结构、增加天线带宽啊!由于刚接触天线,对这方面很不熟悉,但最近的课题快要交了,还没有完成!所以诚招一位大神帮忙解答我的问题!可适当谈报酬。具体天线设计要求和CST设计图如下:

要求运用L槽、U槽在印制倒F天线上开槽,使天线工作在GSM 859MHz(824-894), PCS 1920MHz (1850-1990),DCS 1795MHz (1710-1880)。return loss 为-10dB。 现在设计的带宽远远没有达到要求,现在只要能设计出达到带宽要求的PIFA天线就行,结构可以改和技术可改!


我设计的PIFA天线结构。希望个大神帮帮忙!小弟感激不尽!



-10dB的S11(dB)要求有点过分了。

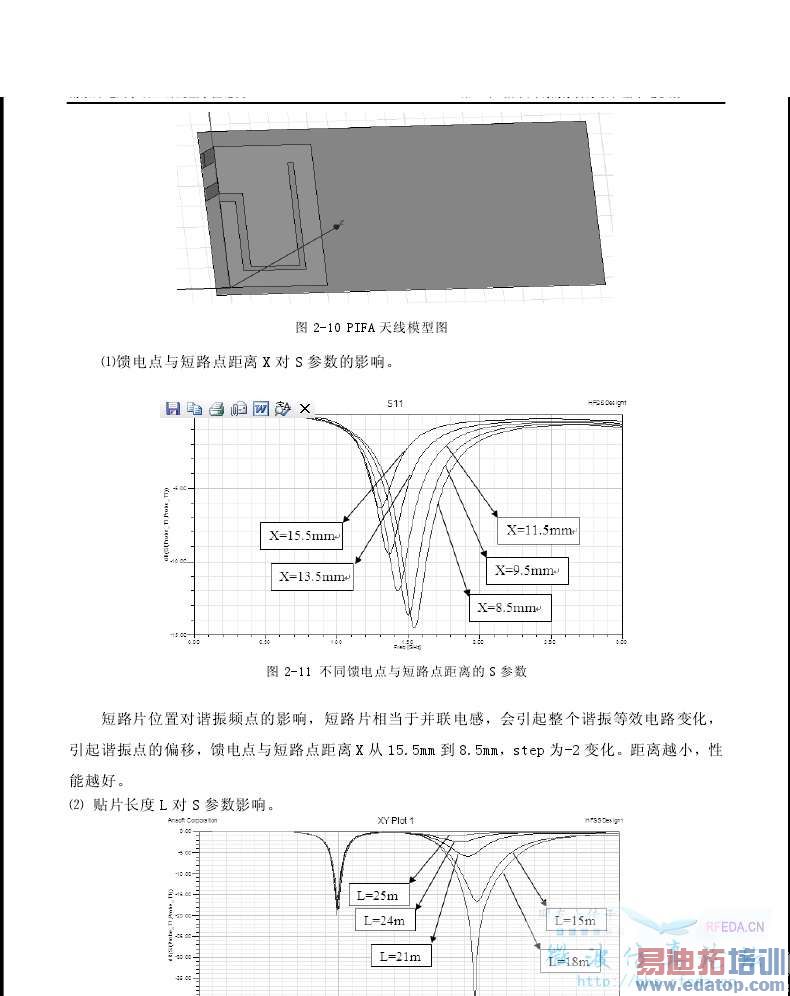

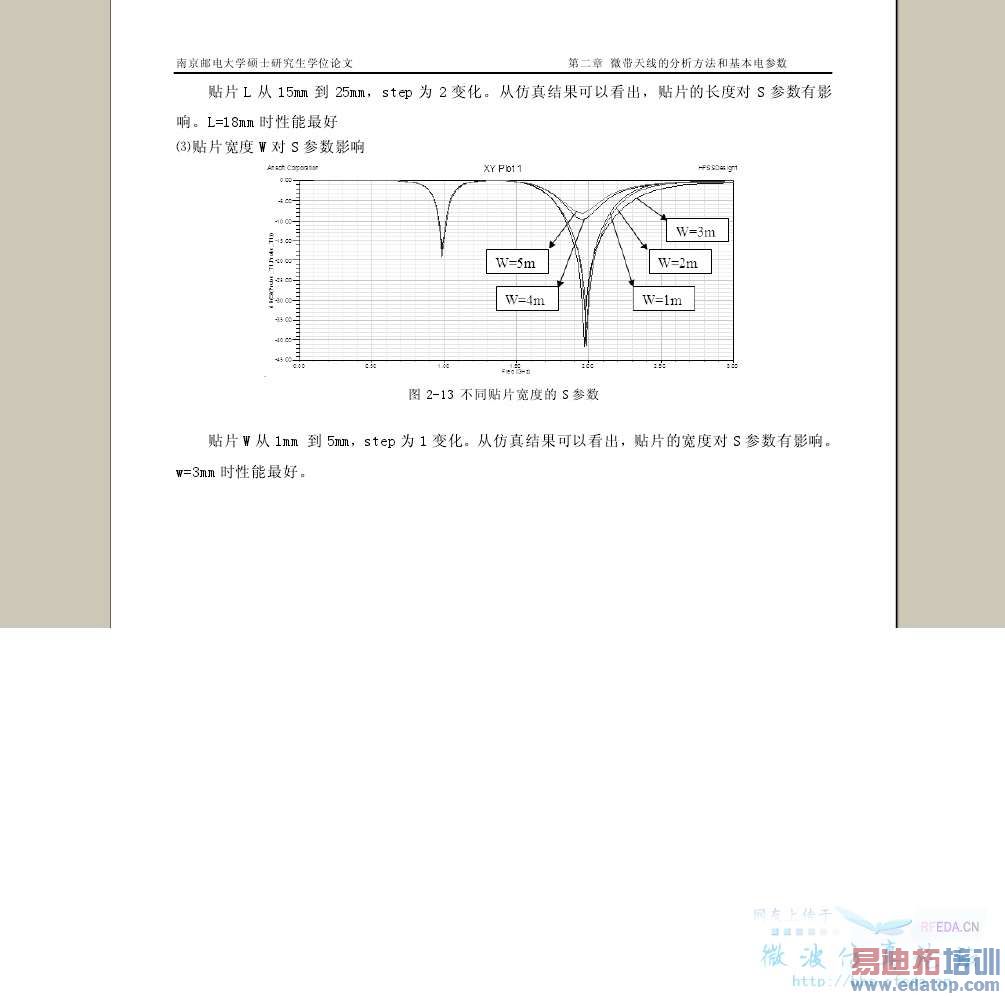

截几个图片希望对你有帮助



这些都看过,但带宽还是不能增加,导师要求的-10dB s11,我也觉得压根做不了啊!谢谢



先看一下吧

谢谢!麻烦了



急求能帮我修改的大神啊啊啊啊啊啊啊!加QQ:406968213. 谈报酬!



找到人帮忙了么?mark一下,晚上回来看看,这个要求应该还是可以做的

还没有!现在想通过寄生元件来增加带宽,但是比较难调。麻烦帮忙看一下吧!大神,万分感谢!



天线的高度和短路片的宽度,以及辐射片的长宽比对带宽都有影响,试着调一下,-10dB确实不太好弄

这些都考虑到了,效果还是不理想。现在增加了寄生元件来增大带宽,但是发现电阻匹配效果不理想,859MHz匹配最大只能达到37ohm。现在想单用L或U槽外加寄生元件来达到要求,不知道来不来得及设计出来,毕竟接触没多久,设计一个花好长时间!



走过路过给点意见!谢谢
附增加寄生元件来增加带宽的模型,麻烦大牛们看一下给点意见!
寄生元件、LU槽三频带PIFA天线



先看下,看看你建的模型对我有没有帮组



寄生元件L、U槽三频带PIFA天线
