CST怎么画三角锥(wedge)立体图形?

录入:edatop.com     点击:

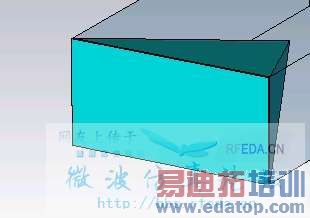

大家好,我现在想建模一个三角锥(wedge)形状的立体图形,我有一个例子和参数,但是根据例子里的参数,尝试过很多次创建这个图形,但是没有成功。现在想求教大家如何建模,这个是图形图片

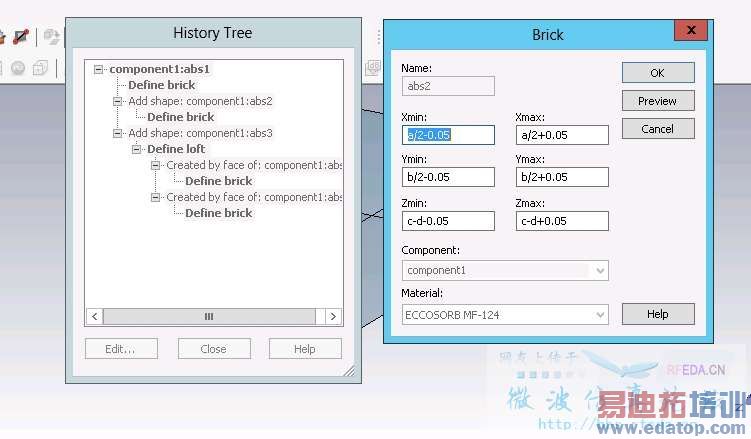

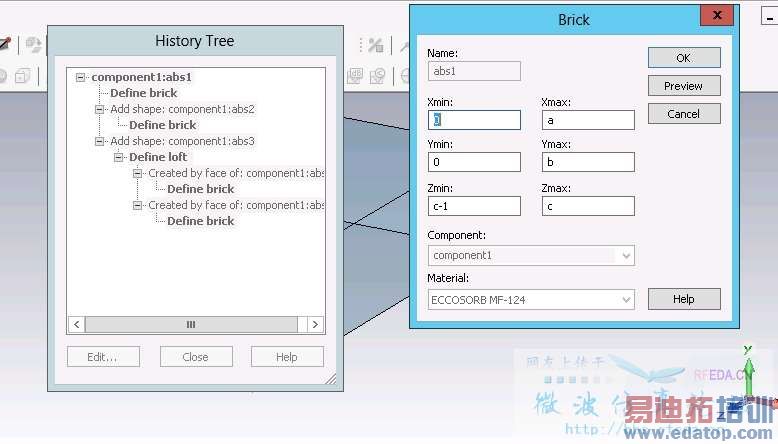

一下是这个图形的参数:


我不太清楚图上所注明的loft参数是什么意思?我尝试过其他方法,其中有提到画一个底面积,然后拉伸中心点,我觉的这个办法很好可是找不到具体操作的选项,麻烦大家了,能不能帮忙看看这两种办法。谢谢。



如果知道它的角度和具体尺寸之类的,可以可以布尔操作 切就行了



请问布尔操作 切是哪个选项呢 具体的操作含义是什么呢,用不用选择facet?多谢了




工欲善其事,必先利其器。
Objects -> Boolean
CST MWS帮助文件《Boolean Operations》。

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
