CST MWS中Lumped element怎么加？

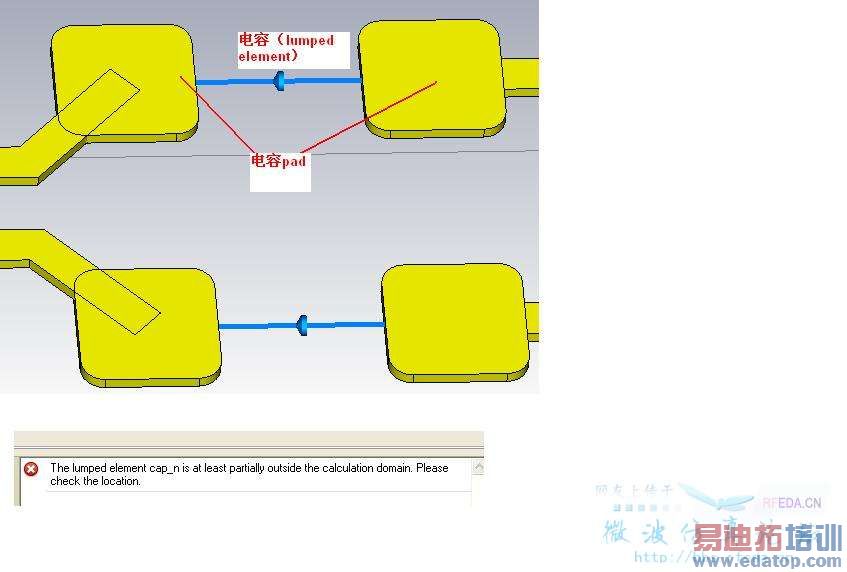

在两段trace之间加了一个Lumped element作为电容，报了一个错，见下图。请高手指点，我是选中电容pad两个相向面的中点，然后之间加的Lumped element。谢谢先！



看不到你的边界条件是怎么设置的，没有建议。
最好把模型文件发上来。



似乎是出边界了（注意地平面和对称面等）



问题已解决，是因为我设置了对称面，去掉就好了。
但是为什么有对称面就会有这个问题还是没搞明白。



对称面至少去掉了一半的计算空间。



受教
