CST MWS四臂螺旋天线的仿真馈电问题

录入:edatop.com     点击:

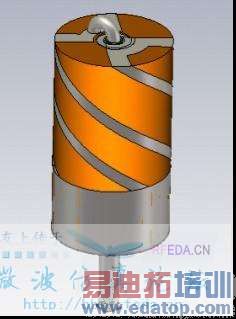

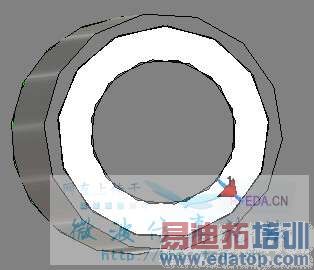

仿真如图的结构的介质加载四臂螺旋天线,通过同轴线穿过轴心对天线顶部进行馈电,但无论使用波导端口还是离散端口,S11完全不理想,几乎全反射了,天线是按照一家公司产品建模的,想知道这种情况应该要怎样去解决,另外,对同轴线加离散端口是否如下图一样加。





离散端口不行,上CST文件吧



这个模型很久以前不是已经讨论过了么?



用过波导端口,结果差不多,那家公司用的是CST里面的TLM那个仿真,所以只能加离散端口,文件上传了



是啊,但馈电一直没解决



有个疑问,为什么要用TLM求解器?



因为那家公司当初是用MicroStripes 来仿这个天线的,现在这个软件被CST收购了,就是TLM那个算法



因为有个例子显示,CST使用TLM仿真的这个天线。




额。觉的好像不太合适用TLM
TLM是比较适合电大尺寸,但又有微小结构需要考虑的情况吧?



只是因为CST的TLM求解器的网格技术使用了八叉树网格和网格自动合并技术,使得TLM在计算FDTD较吃力的电大问题时,在同等硬件条件下更有优势。
这个问题的最关键问题在于谐振太强,使得如果用FIT算法,收敛到-30dB的时间会非常长,从这一点上考虑我倒是认为TLM倒是更有优势。
