CST MWS平面双螺旋等角天线接线方式

不做匹配，在两个臂之间直接加离散端口(discrete port)

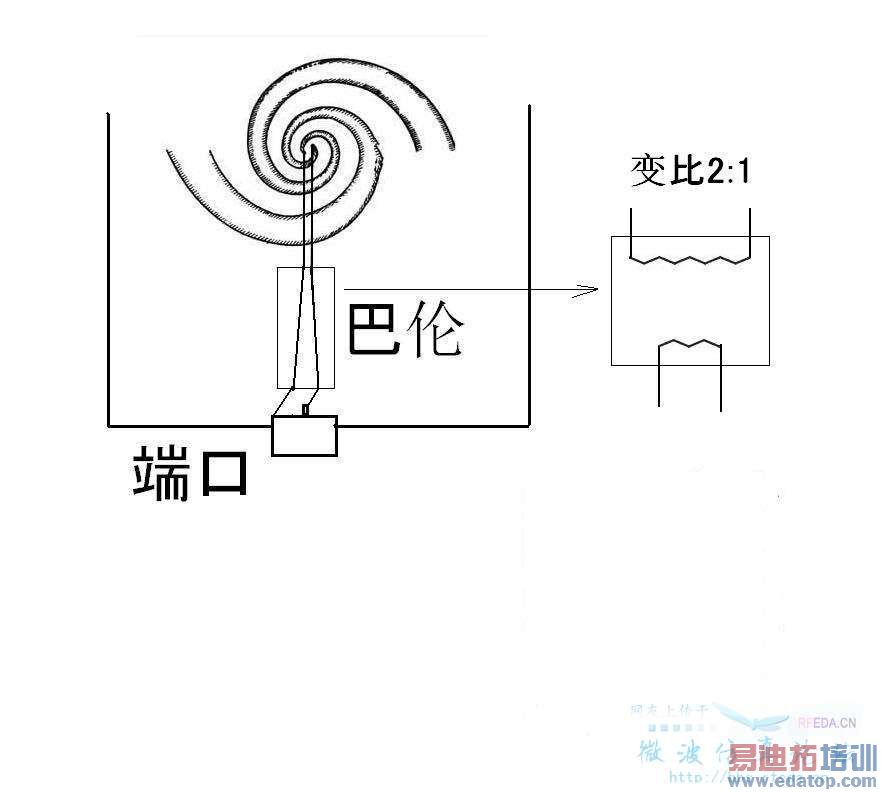

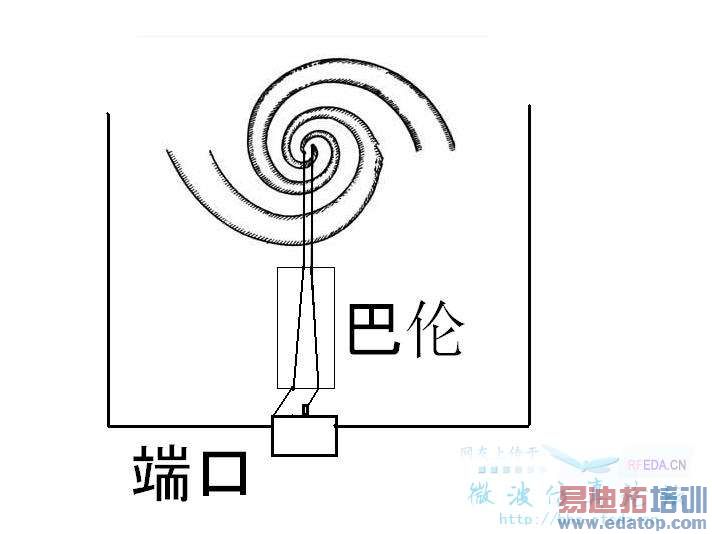

将同轴线做成巴伦，外导体接一个臂，内导体接另一个臂

大概是这个意思吗？巴伦和天线中间的线很短，我示意图画的有些长。



阿基米德天线大概也是这个意思吧？前辈



是这样的，没错



好的谢谢了



还有个问题想请教一下，我查的资料说是双螺旋天线阻抗大约为180欧姆，我觉得它应该是个平衡的天线，我接一个2:1的巴伦平衡不平衡转换器相当于转换成为45欧的阻抗，然后接50欧的端口，就认为它是50欧的了，这样用也差不多吧
