CST2012 floquet中的模式设置问题

录入:edatop.com     点击:
大家好,我用的是CST2012,我已经知道floquet中的TE00和TM00分别代表两种互相正交的线偏振的平面波,那如果我想模拟一束非偏振的平面波入射应该怎么设置?
另外,如果我是用TE00的偏振光入射,那么在计算透射率的时候在透射的floquet端口处除了TE00模式外还需要增加计算别的模式吗?
恳请大家指教,谢谢!



直接进行仿真不太好办,可以做一下模式分解或者进行后处理




大侠能不能详细点说说啊?



用的是unit cell还是floquet



不知道你所谓的“非偏振”的平面波指的是什么样的?能否描述清楚。



你的结构是什么样的,就只能激励起某些模式,并不是想要什么样的场形都能够得到








谢谢热心人!

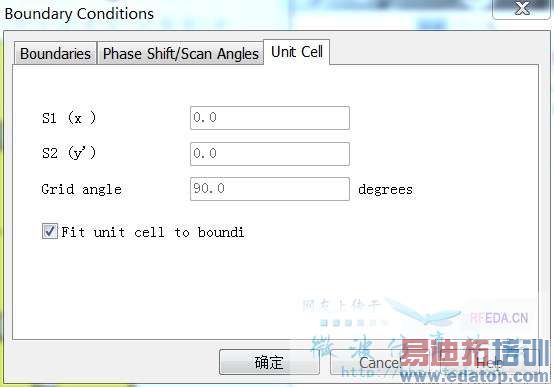

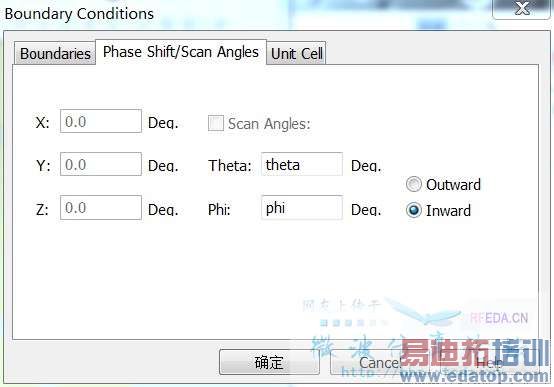

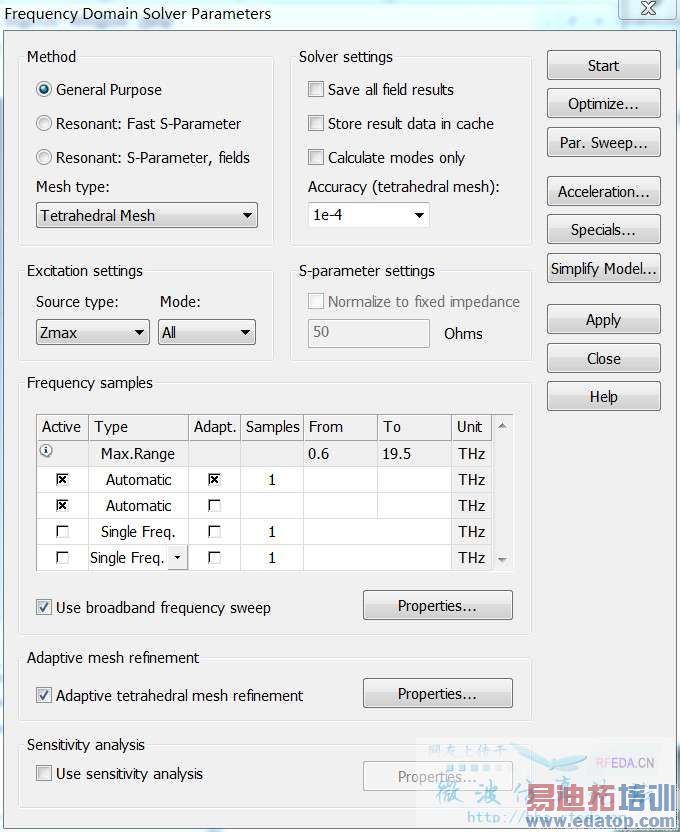

我建立的是一个unit cell,然后用boundary condition模拟一个无限大的fss,扫频范围是0.6-19.5Thz,模型文件太大了传不上来,我截了图,我想模拟4种入射平面波的结果,分别是
1.E矢量沿X轴偏振
2.E矢量沿Y轴偏振
3.无偏振(各向同性)的波
4.E矢量沿着与X轴成45度角方向的偏振
我就是不太清楚floquet里的Zmin,Zmax模式应该怎样设置,还有底下一个circular polarization的选项是不是选了TE00,TM00就变成圆偏振了?




就是像自然光那种各向同性的平面波,我上传了我的设置的截图在6楼,麻烦大师帮我看一下哈




大师,我的结构在6楼,我也不清楚它能激励起哪些模式,在不知道的情况下,应该如何选择?



对于楼主想模拟4种入射平面波的结果,前两个分别可以用TE00和TM00表示。
对于第四个入射波,楼主可以多设置几个floquet模,看看有没有哪个模式是满足45度极化要求的。
对于第三种入射波,我觉得应该是直接模拟不了。
