使用CST MWS仿真负介电常数材料

录入:edatop.com     点击:

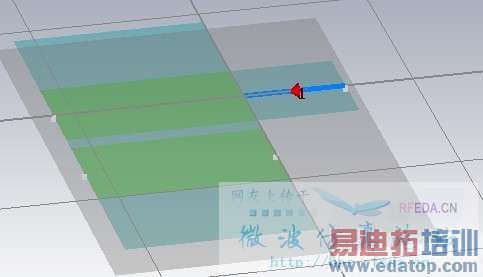

仿真目的为实现微带线的传输和串扰分析,激励为离散电压激励,但是材料本身介电常数的实部为负,(非左手周期性的实现负,是材料本身性质就是负的),但是CST的Transient solver不支持negative epsilon,说只能改用色散介质实现。使用Frequency domain solver的话又会讲频域扫描必须设置S-参数端口激励,莫非在CST里无法实现负介电常数材料的离散电压端口激励?



材料本身性质就是负的?非左手周期性的实现负
什么材料有这性质,求介绍。



金属在THz频域内的介电常数就是负的,SPP波就可以在金属银和介质表面传播,本本站模型库有人上传了类似的SPP模型,直接设置金属就是银就好了,但是如果你新建一种材料设置负的就是不能用Transient solver



前面正解
另外,直接写episilon可能不行,要在色散介质里改model, 依稀记得有个Drude model和什么来着。



使用Drude model建模成功



怎么建的?截个图上来让我们学习一下



色散关系是个频域方程,CST的瞬态求解估计无法支持;另外,目前在时域内还未发现负介电质吧,即使可以强制成负值,物理意义也不清啊。
补充:HFSS14里HFSS-Transient支持频变材料



Drud有三个参数,极限介电常数,等离子频率和振荡频率,计算出来即可



谢谢呵,有机会使用HFSS来验证下计算结果,目前来说CST来仿真符合要求



该如何计算着三个参数,Mue infinity,Plasma frequency,Collision frequency呢?谢谢!
