曲面上的功率积分设置

模型贴上



看到这个帖子：/read-htm-tid-48999.htmlCST MWS如何在天线近场范围内观察一个球面上的场强，其中涉及到了在面上计算功率。
hawk8969认为在面上的 evaluate field on face 是计算功率。

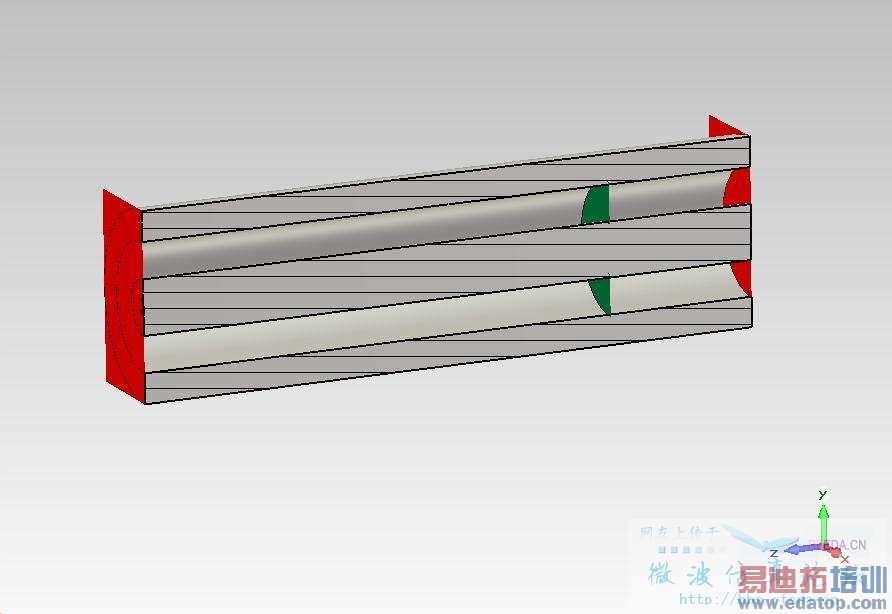

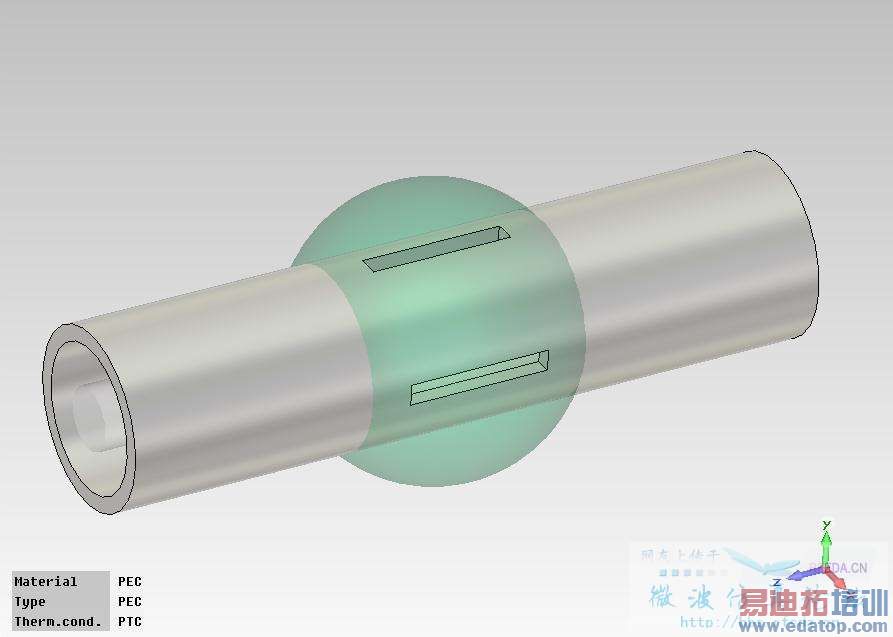

上面的模型很简单，在同轴上开槽，画上一个计算曲，计算辐射出来的功率，非天线远近场问题，设置了监视器。但具体的在数据后处理就不会了， evaluate field on face的结果好像不对，请大家指导下，谢谢啊！

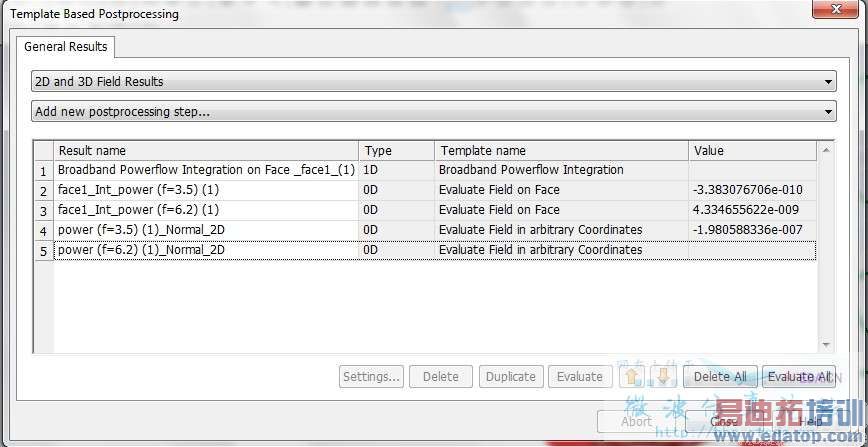

楼主看这里，下面后处理中的这三种方式都可以得到你想要的结果：

希望对楼主有所帮助。



谢谢！
我想问下 从你的图中可以看到两个f=3.5算出来的值不一样，这个是为什么？
值的正负是流出流进的意思吧？
能否把你算过的模型发上来？我的cst是2011版，谢谢！



两者不一样那是因为最后面那个功率流的积分曲面范围需要人为设置，我截图时的设置与你给出的那个绿色曲面不一致。这个图只是说明可以这么做。
另外，我的CST是2012版，2011应该打不开。



感觉还是有问题，再次请教下各位
1，


如果纵坐标是泄漏的量值，换算后为-123.5dB，这个级别问题不大。横坐标为什么不是频率而是1 pass,意思是什么？类似于收敛计算么？

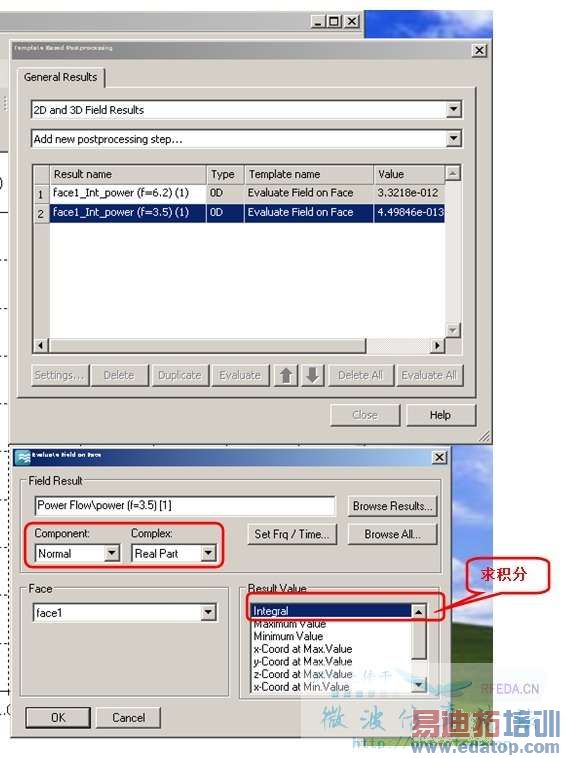

2，设置如下图，在component下拉选项中normal--我的理解是功率场与所选面的法向量正交的场分量，abs--是功率场的绝对值；
complex选项中选real--实部，对于abs绝对值选项有复数形式吗？我的理解有误，请大家指教啊。
因为对这两个选项的积分值差两个数量级。




，
3



主要问题是在计算时，对component, complex的正确设置的理解，坐等大家的见解哦！



楼主贴出来的这个图上的设置应该是对的，根据流出一个表面的净功率的计算公式：


净功率应该等于坡印廷矢量的实部在面S的法线方向的分量，在这个面上的积分。
所以楼主现在的设置是正确的。



主要问题是在计算时，对component, complex的正确设置的理解，坐等大家的见解哦！

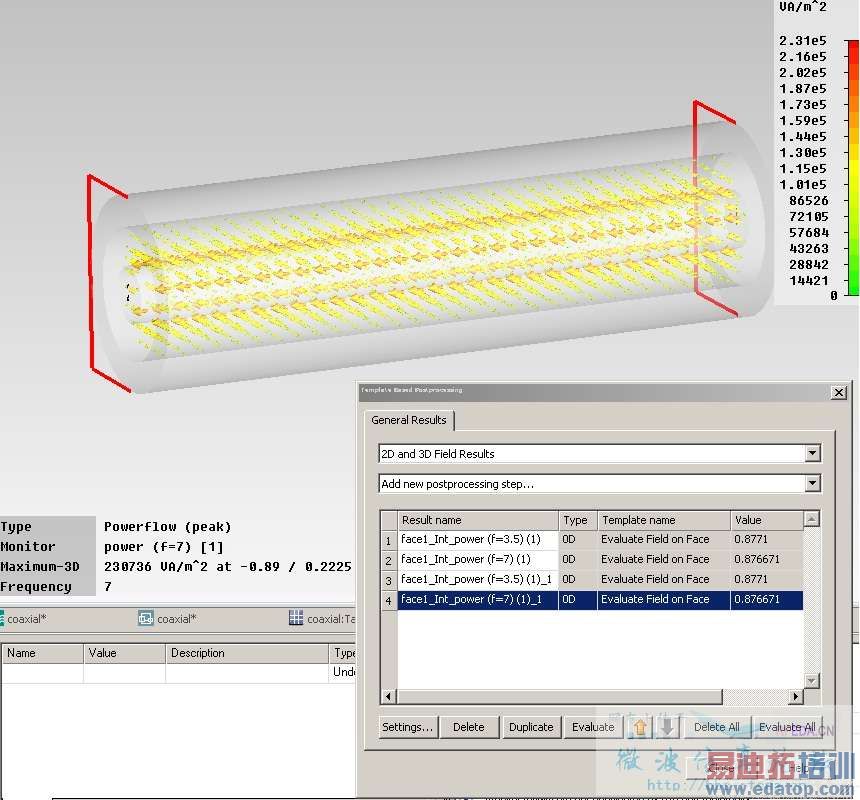

其实我不知道设置上还有什么要注意的，我的理论不行。但我可以建立一个简单的50欧母同轴模型来进行验证，在里面设置一个面，材料为pec和vaccum，这个损耗和反射应该都很小，通过面的功率按上述设置应该为1w或者接近1w，因为默认输入是1w，但计算结果在两个频点不管是normal 或abs都离1w相差比较远。如下图所示：


1和2是normal 选项
3和4是abs选项的结果，两种一样，都离1w差的比较远啊。

非常谢谢前面长期以来的解答！

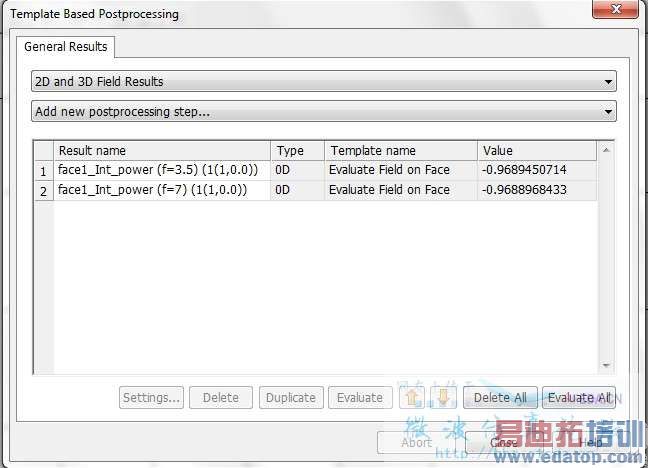

类似的模型我算出来的是这样的，请楼主对比



结果不错哦
我移动了面的位置，结果一样。
估计我的设置有问题，能麻烦你把设置的那张图贴上来么？
还有你的后缀是（1（1，0.0））这个是怎么弄出来的？
