CST MWS导出右弦圆极化增益问题

先显示为你需要的增益方向图，之后File -> Export... -> Export Plot Data (ASCII)。
CST MWS帮助文件《Export Plot Data (ASCII)》。

我的界面显示设置的是右弦圆极化增益，Theta(40-80)phi(0-360)的3D图 但是导出之后的txt文档中 出现了很多列 分别为Theta [deg.]Phi [deg.]Abs(Grlz)[dB] Abs(Theta)[dB]Phase(Theta)[deg.]Abs(Phi)[dB]Phase(Phi)[deg.]Ax.Ratio[dB]没有右弦圆极化的增益 我也不懂这些列都是什么意思？您知道是怎么回事吗？

这个应该是按照3D图输出文本文件的内容，分别是：
Theta面角度（度）、Phi面角度（度）、增益绝对值（dB）、Theta面增益（dB）、Theta面相位（度）、Phi面增益（dB）、Phi面相位（度）、轴比（dB）。
如果没有记错的话，按照Polar图导出的数据好像有左旋和右旋数据，楼主试试看。

我试过了 还是不行 我想问问是不是以为版本的问题呢 我的是CST2010版的

应该不是，以前用08和09的时候记得有Left和Right的条目，只不过从来没用过。

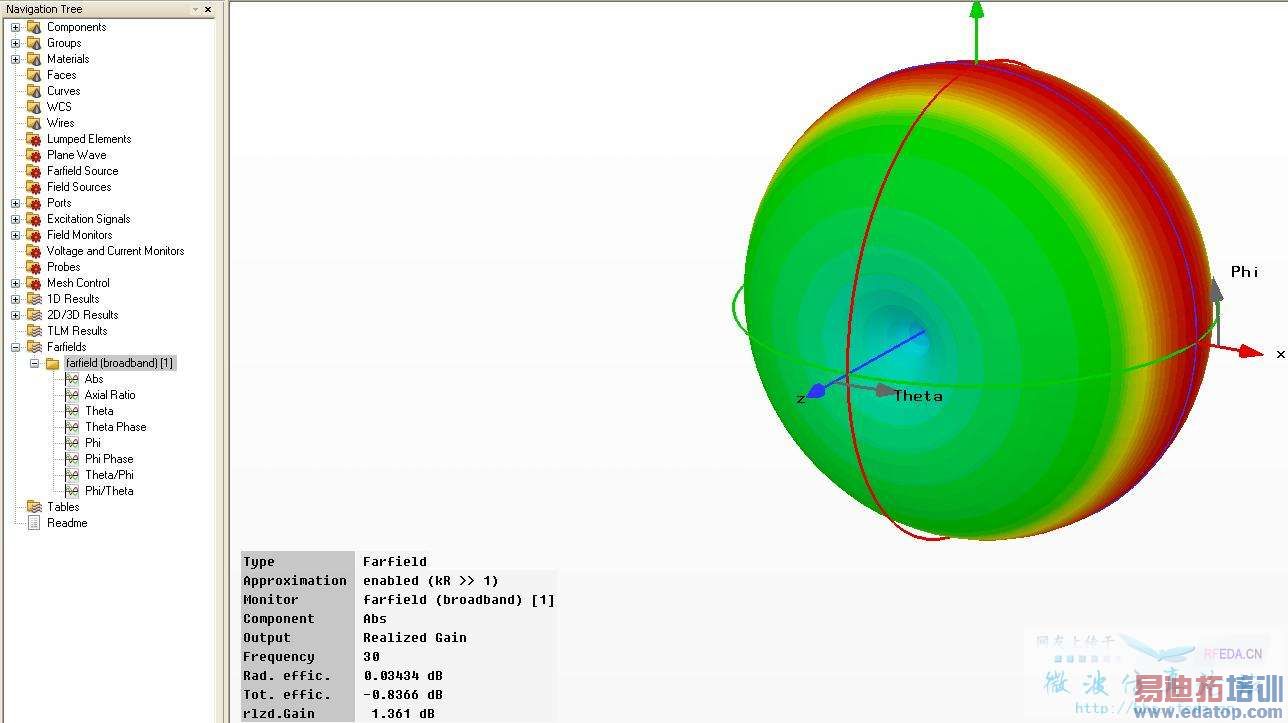

研究了一下，以自带的Dipole为例，默认打开的时候3D显示：

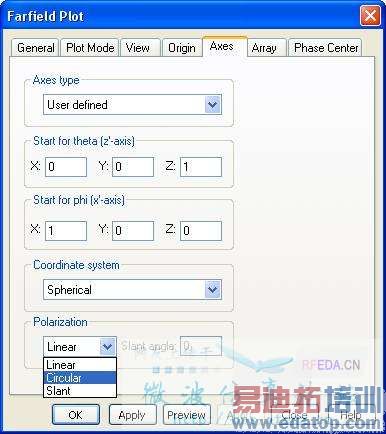

这时显示的是Theta和Phi，在我的CST MWS 2012中，进入Farfield Plot Properties...，在Axes选项卡里的Polarization选“Circular”：


回到3D显示就变为Left和Right：

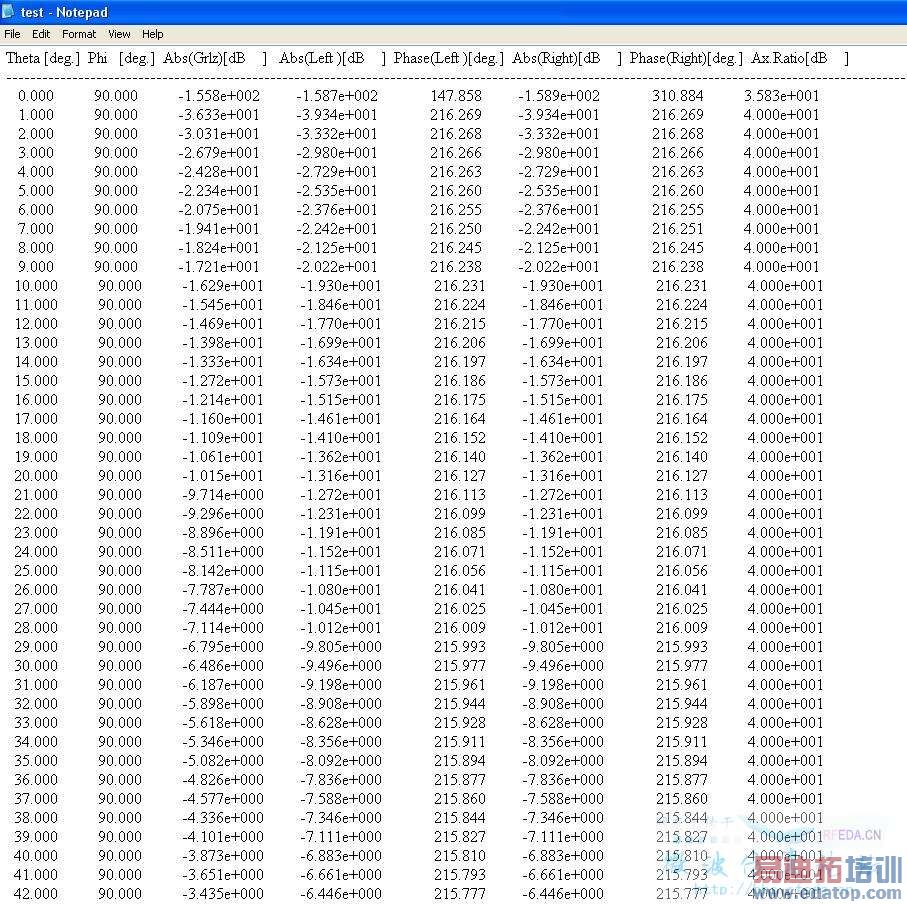

这时导出的数据就是左旋极化和右旋极化了：


每一列的含义楼主应该知道了吧。
CST MWS帮助文件《Farfield Plot – Axes》和《Farfield Overview》。
2010的相关步骤留给楼主自己摸索吧，机器上没有2010。
希望能解决楼主的问题。
收兵回营！

太感谢了！ 按照你的方法 果然成功了！
