CST 平面波参数的设置

录入:edatop.com     点击:

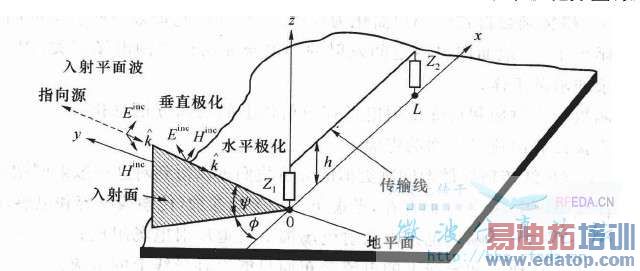

需要建立这样一个平面波,入射角phi=60 theta=0 ,极化角为垂直极化。

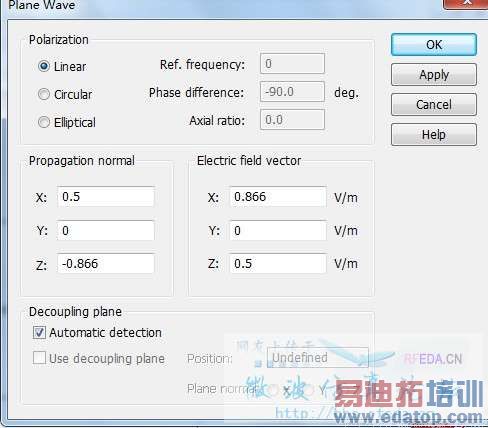

我根据各个角度将平面波编辑如下图

但是出来的结果不对,不知道是不是这个设置错了,大家有空帮我看看,检查了很久了。多谢了






入射角是与x轴夹角,propagation向量应为(x,y,z)=(0.866,0.5,0),极化方向为垂直极化,应为(x,y,z)=(0,0,1)v/m,传播方向为向量叠加,极化方向也是场强向量的叠加。




谢谢回答,我这边的PHI不是与X轴的夹角,你看看我更新的一个图,麻烦帮我看看



propagation向量应为(x,y,z)=(-0.866,0.5,0),极化方向为垂直极化,应为(x,y,z)=(0,0,1)v/m




额,仿真出来的结果还是不对的,propagation代表的是方向 你看我的图phi是60 theta=0 那不是指的是传播适量在XZ平面么,我知道垂直极化时电场矢量也应该是在入射面里面的




传播矢量不在xz平面啊,你那个入射方向和电场矢量共同构成入射平面。我认为那个入射方向就是传播方向
